Mauerkasten mit Blower Door Zertifikat

in den Nennweiten 100, 125, 150mm

• wahlweise mit und ohne Edelstahl Insektenschutzgitter

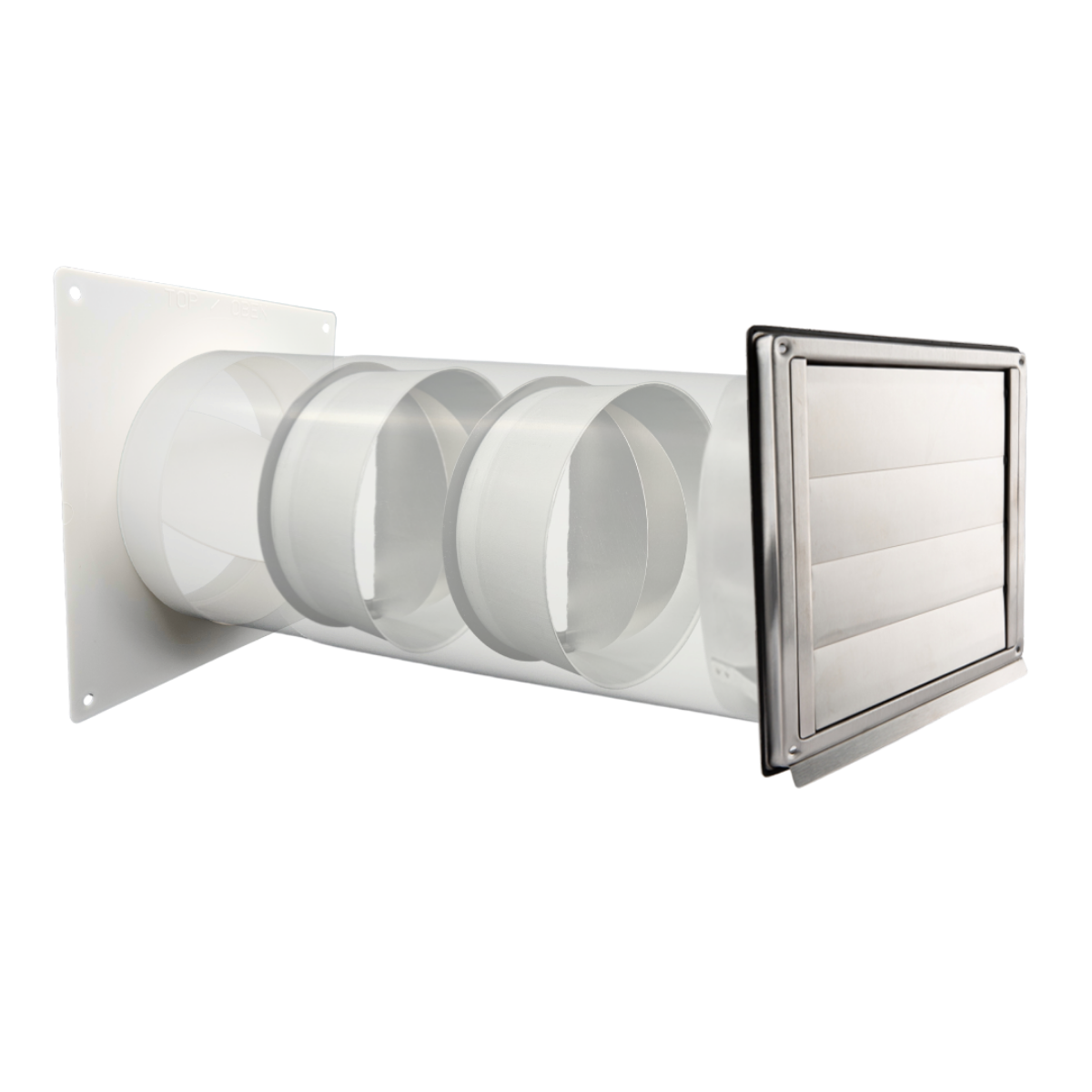

• Teleskoprohr mit Doppelklappe
• Die Doppelklappe sitzt im kleineren der beiden Teleskoprohre,
  somit ist ein Einstellen auf im Bereich der gewünschten Mauerstärke möglich.
• Für Niedrig Energiehäuser, Passiv Häuser aber auch für alle anderen Häuser im Bestand.
  Denn, nach schließen der Haustür und der Fenster ist der Mauerdurchbruch der Dunsthaube der
  größte freie Querschnitt durch den Wind und Kälte eindringen kann.

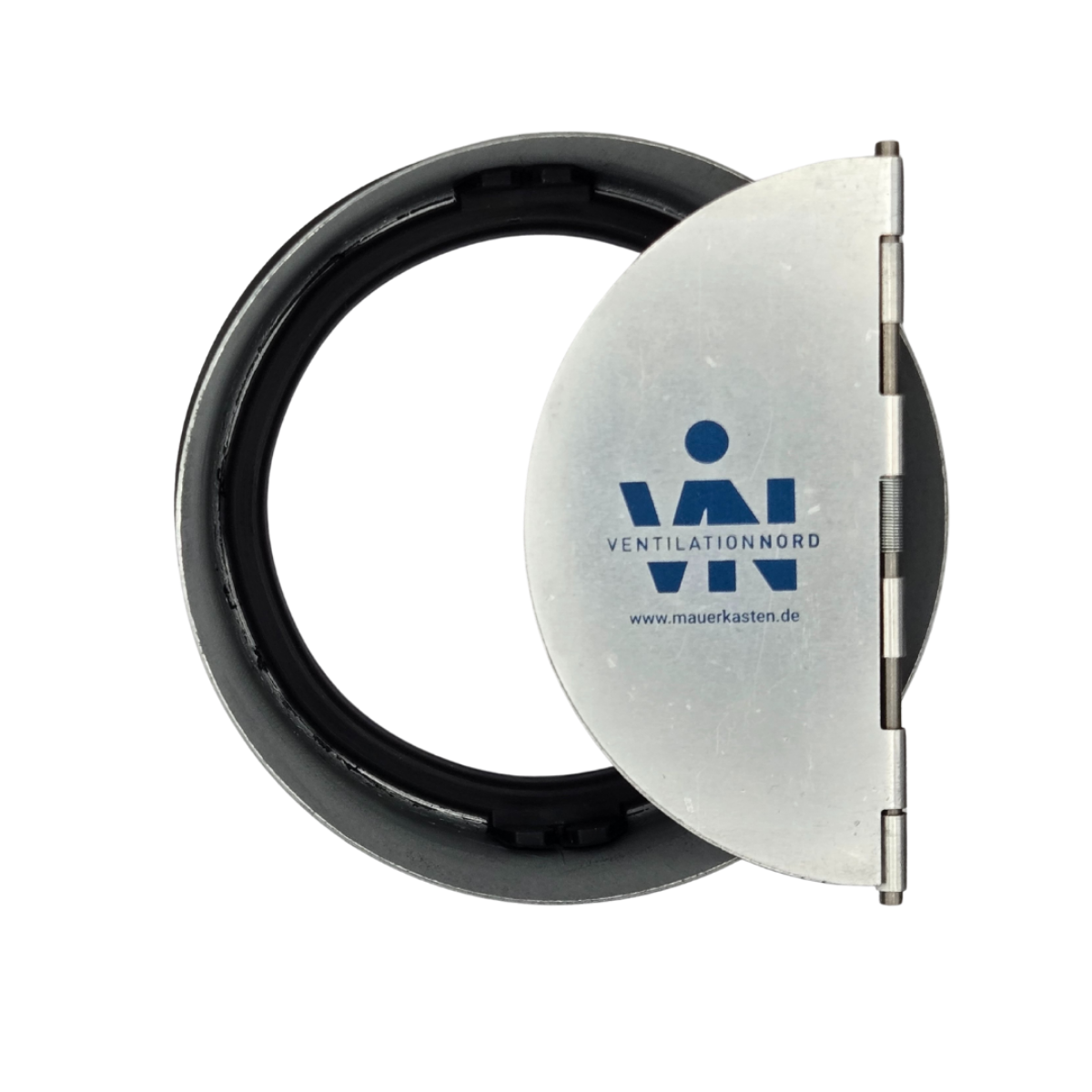

• Für die im Zertifikat bescheinigte Dichtheit sorgen zwei Stück Sturmklappen Typ CAR, welche direkt hinter
  einander verbaut sind.
• Versuche mit diversen Hauben und Rohr oder Flachkanal Anschlüssen haben gezeigt das trotz des entstehenden Druckverlustes bei kleinster Lüfterstufe Abluft bestimmungsgemäß durch das System gefördert wird.

• Es ist jede Nennweite für sich geprüft worden.
  Blower Door Zertifikate hier als PDF Datei zum Download:
  Zertifikat Mauerkasten VN-ESM-Nennweite 100
  Zertifikat Mauerkasten VN-ESM-Nennweite 125
  Zertifikat Mauerkasten VN-ESM-Nennweite 150


• Mindestwandstärke 190mm (durch bauseitiges kürzen des kleineren der beiden Teleskoprohre, mit kleiner
  Flex und Trennscheibe.


  • Opitionen:

  • Länge Teleskoprohr: wahlweise 300 bis 580mm oder 500 bis 780mm

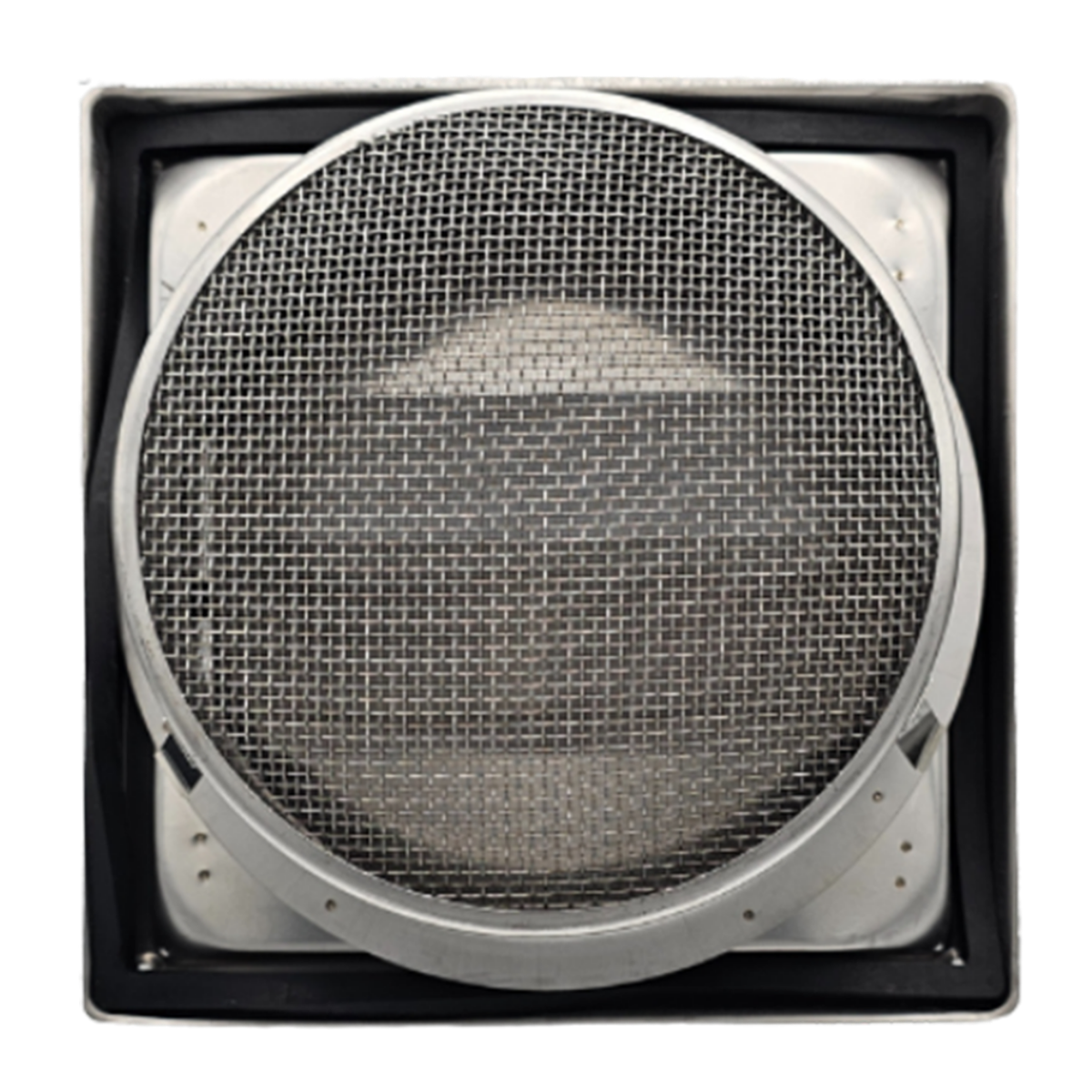

  • Edelstahl Insekten Schutzgitter ISG-R im rückwärtigem Stutzen des Wetterschutzes
    werkzeuglos zur eventuellen Reinigung entnehmbar

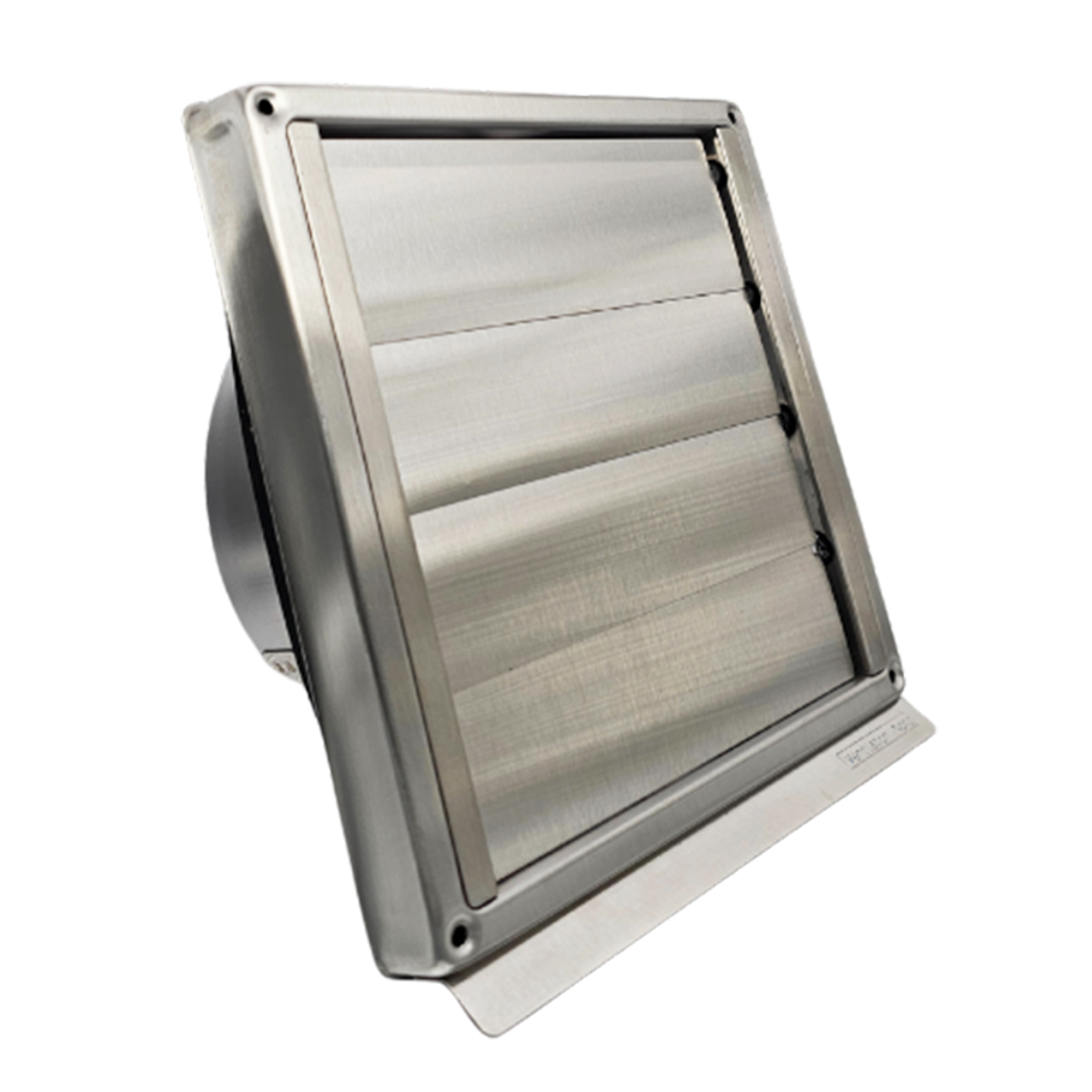

  • Farbe Edelstahl Aussenteil: Edelstahl "Natur° = unbehandelt
                                                 Edelsthal Pulverbeschichtet weiß RAL 9016

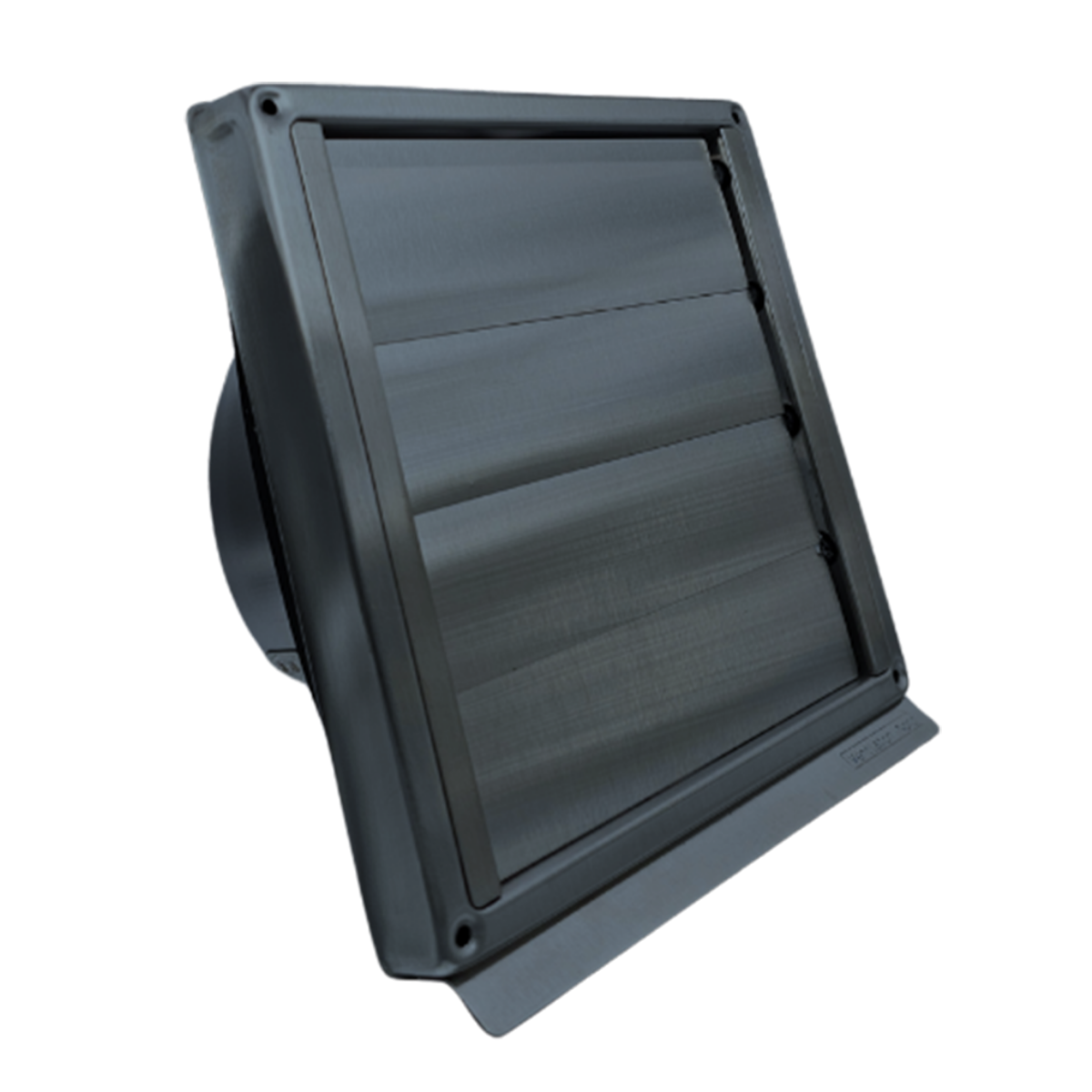

                                                 Edelstahl Pulverbeschichtet grau RAL 7016
    Pulverbeschichtung aus deutschem Fachbetrieb mit Pulverbeschichtung für den Aussenbereich.
    Mit vier Stück Edelstahlschrauben mit farbigen Köpfen passend zum Aussenteil.

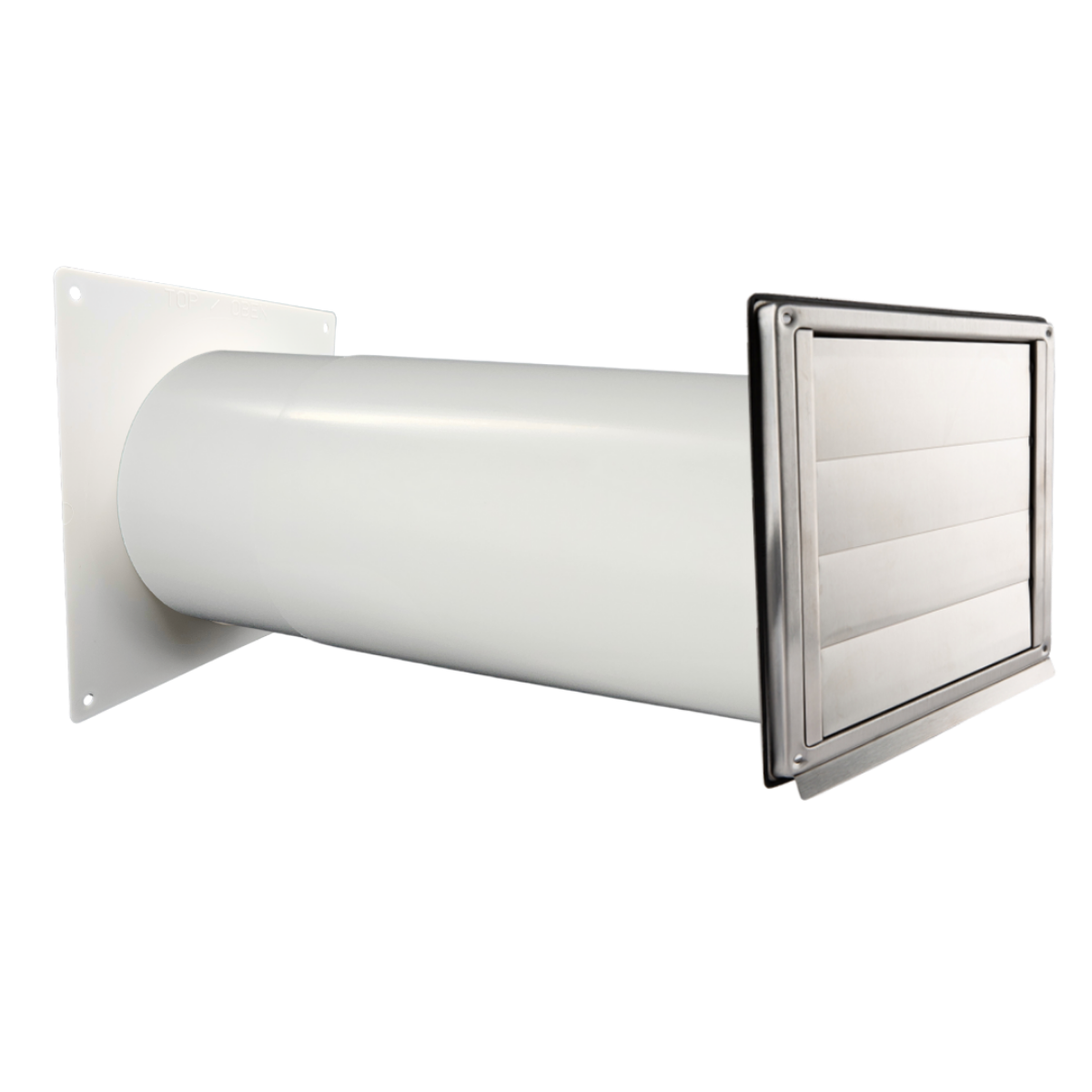

  Lieferumfang:
• Wandflansch
• Teleskoprohr mit eingebauter Doppel Sturmklappe CAR
• Edelstahl Wetterschutz für Außen Typ WSQLE mit Dichtband für Anschluss an die Fassade
  und vier Stück Edelstahl Schrauben zur Befestigung
• Blower Door Zertifikat in gedruckter Form

Optionen:

• wahlweise mit Wandflansch innen für Rohr Anschluss oder für Kanal Anschluss

  • Rohr Anschluss für Rohr mit gleicher Nennweiter wie Mauerkasten
  •  Flachkanal Anschluss:



    Ø Mauerkasten	Flachkanal
    Ø 100 mm	55 x 110 mm
    Ø 125 mm	70 x 150 mm
    Ø 150 mm	90 x 220 mm

  Mauerkasten Montage Anleitung mit Angabe für Mindest Wandstärken hier als PDF Datei zum download
