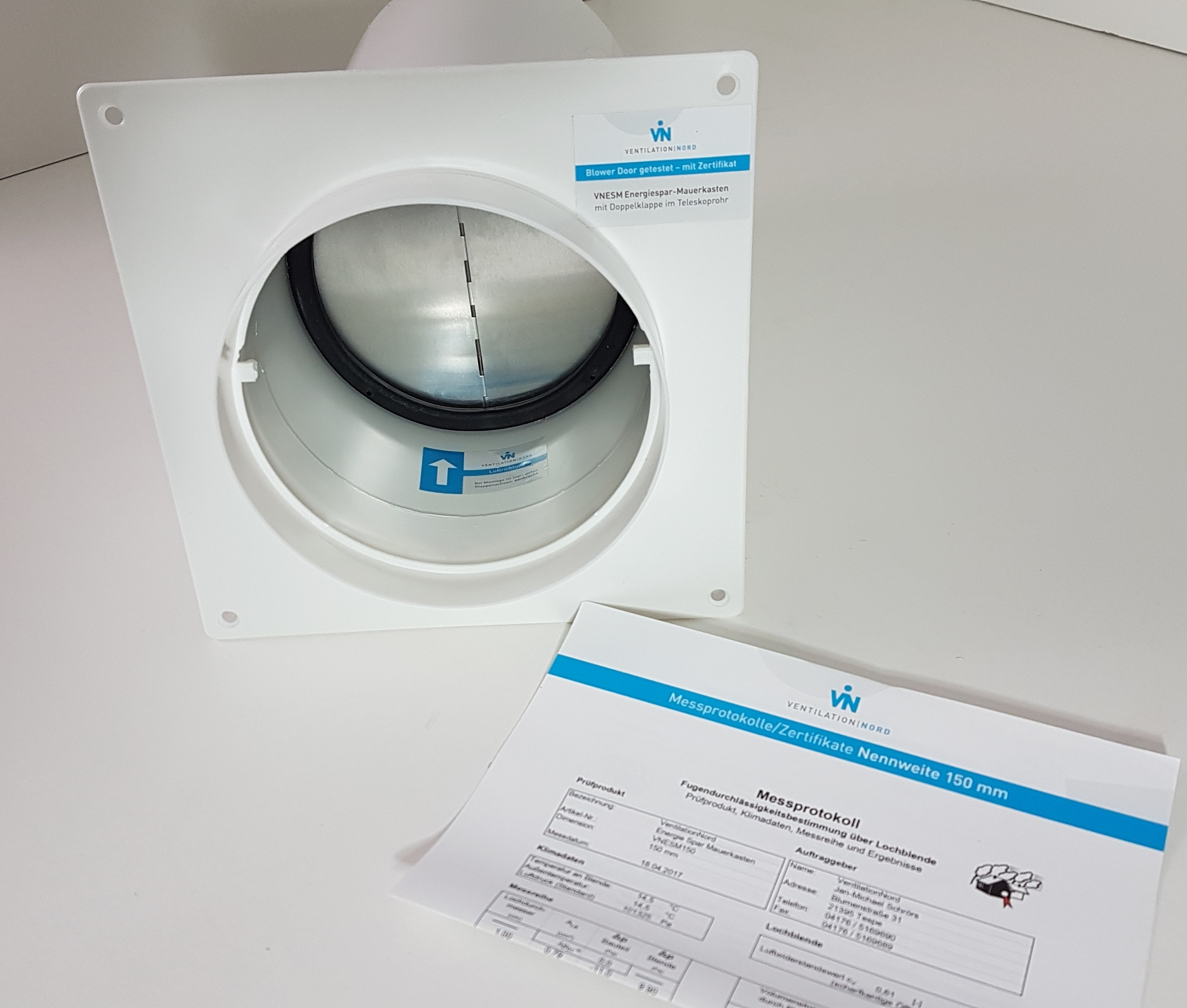

Mauerkasten mit Blower Door Zertifikat

• Teleskoprohr mit Doppelklappe
• Die Doppelklappe sitzt im kleineren der beiden Teleskoprohre.
  somit ist ein Einstellen auf Mauerstärke im Bereich von 300mm bis 580mm möglich
• Für Niedrig Energiehäuser, Passiv Häuser aber auch für alle anderen Häuser im Bestand.
  Denn, nach schließen der Haustür und der Fenster ist der Mauerdurchbruch der Dunsthaube der
  größte freie Querschnitt durch den Wind und Kälte eindringen kann.
• Für die im Zertifikat bescheinigte Dichtheit sorgen zwei Stück Sturmklappen Typ CAR, welche direkt hinter
  einander verbaut sind.
• Versuche mit diversen Hauben und Rohr oder Flachkanal Anschlüssen haben gezeigt das trotz
  des entstehenden Druckverlustes bei kleinster Lüfterstufe die Abluft bestimmungsgemäß durch das System gefördert wird.
• Es ist jede Nennweite für sich geprüft worden.
  Blower Door Zertifikate hier als PDF Datei zum Download:
  Zertifikat Mauerkasten VN-ESM-Nennweite 100
  Zertifikat Mauerkasten VN-ESM-Nennweite 125
  Zertifikat Mauerkasten VN-ESM-Nennweite 150

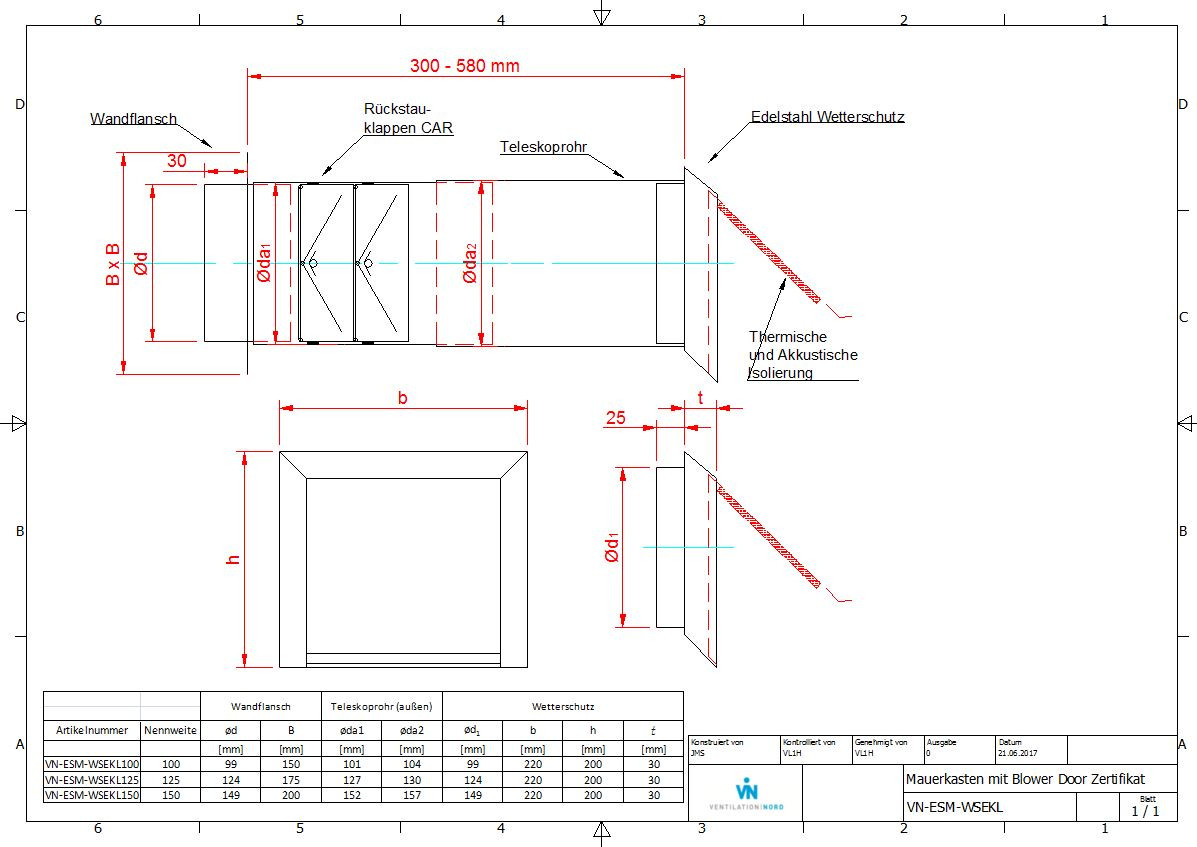

  Lieferumfang:
• Wandflansch

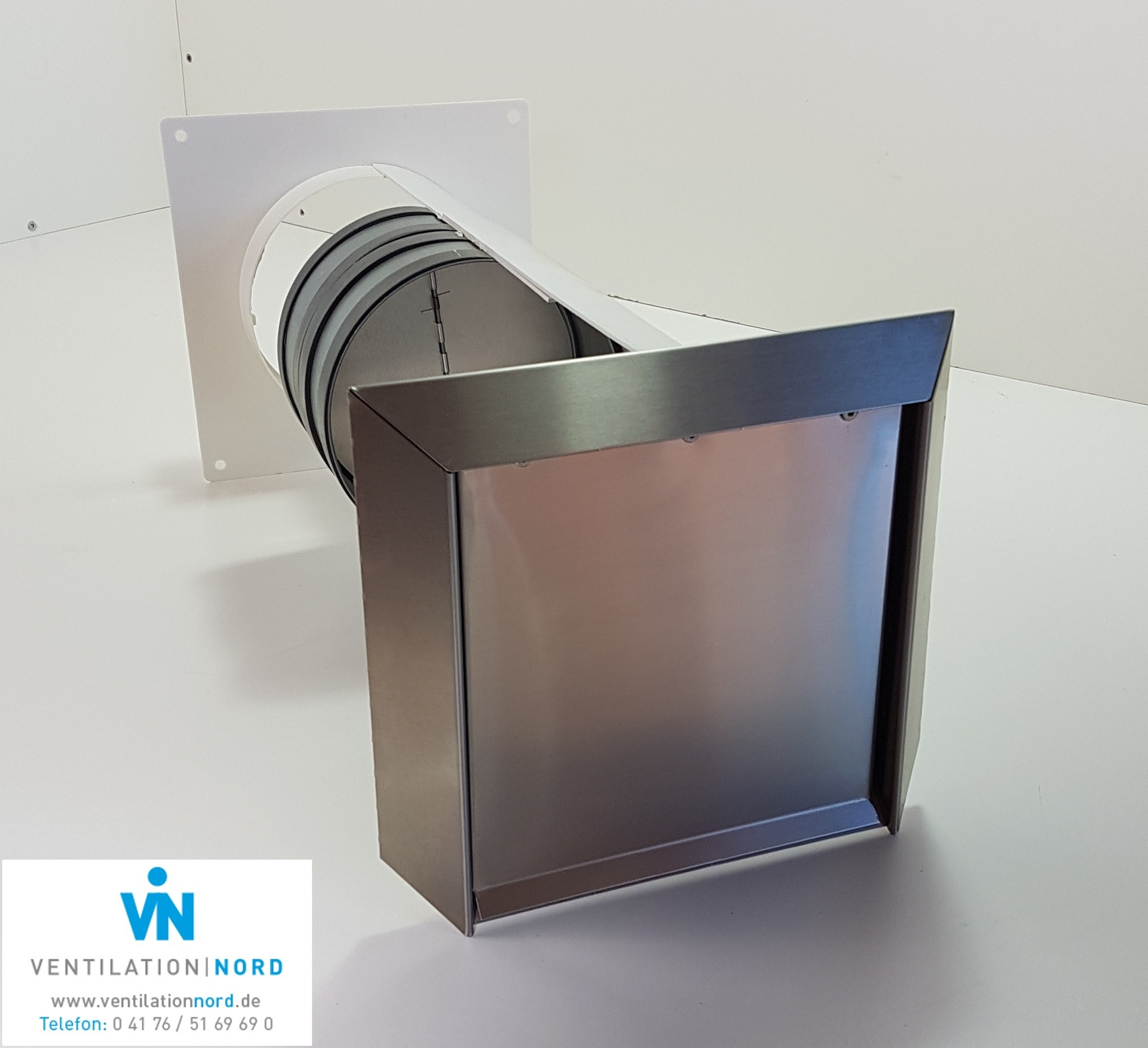

• Teleskoprohr mit eingebauter Doppel Sturmklappe CAR

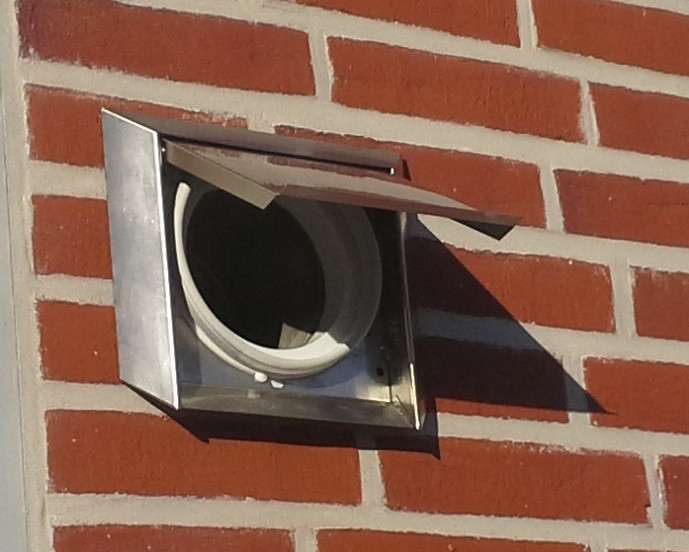

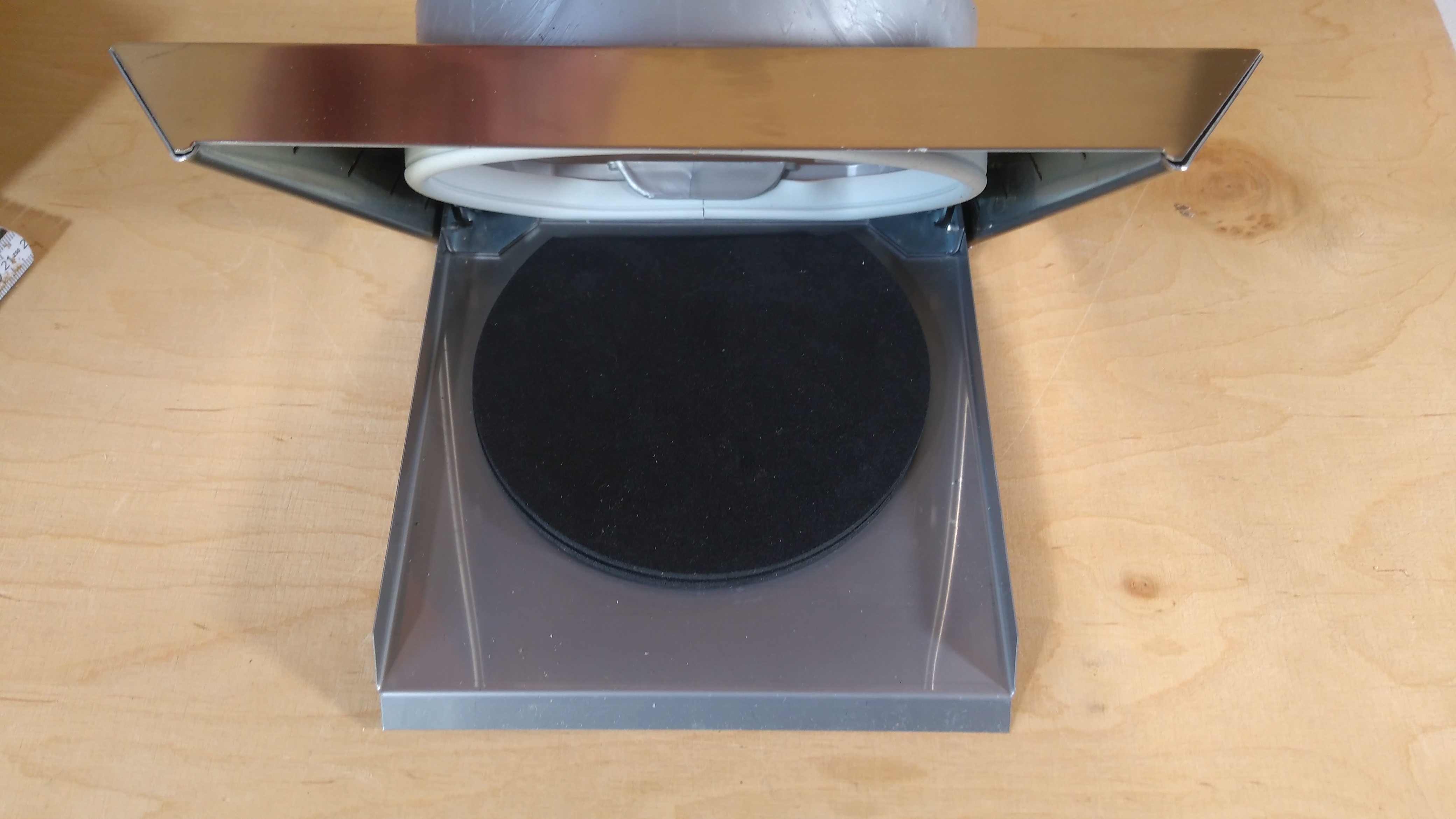

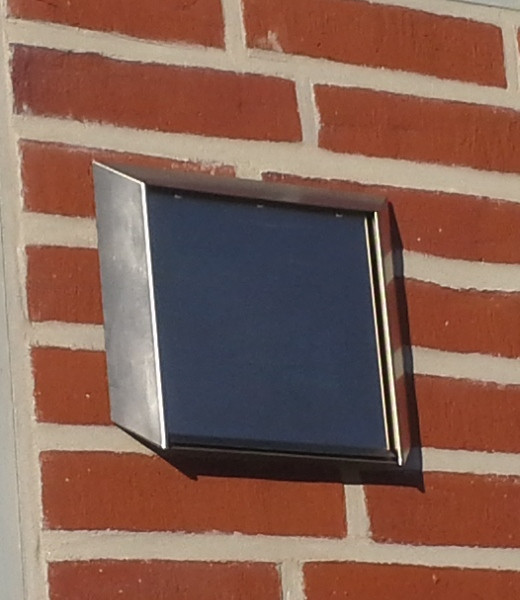

• Edelstahl Wetterschutz für Außen Typ WSEKL mit leichtgängigem Klappenblatt mit Magnet Haltesystem,
  und thermisch und akustisch isoliertem Klappenblatt.

• Blower Door Zertifikat in gedruckter Form


• Für Kernbohrung mit 160mm Durchmesser
• Für Wandstärken von 300 bis 580mm

  Optionen:
  • mit oder ohne Edelstahl Insektenschutzgitter ISGR im rückwärtigen Anschlussstutzen des Gitters, werkzeuglos zu Reinigungszwecken entnehnmbar
  • Teleskoprohr von 300-580mm oder von 500-780mm mit Teleskoprohr Verlängerung TKV
  • wahlweise mit Wandflansch innen für Rohr Anschluss oder für Kanal Anschluss

    • Rohr Anschluss für Rohr mit gleicher Nennweiter wie Mauerkasten
    •  Flachkanal Anschluss:



      Ø Mauerkasten	Flachkanal
      Ø 100 mm	55 x 110 mm
      Ø 125 mm	70 x 150 mm
      Ø 150 mm	90 x 220 mm

    Mauerkasten Montage Anleitung mit Angabe für Mindest Wandstärken hier als PDF Datei zum download
