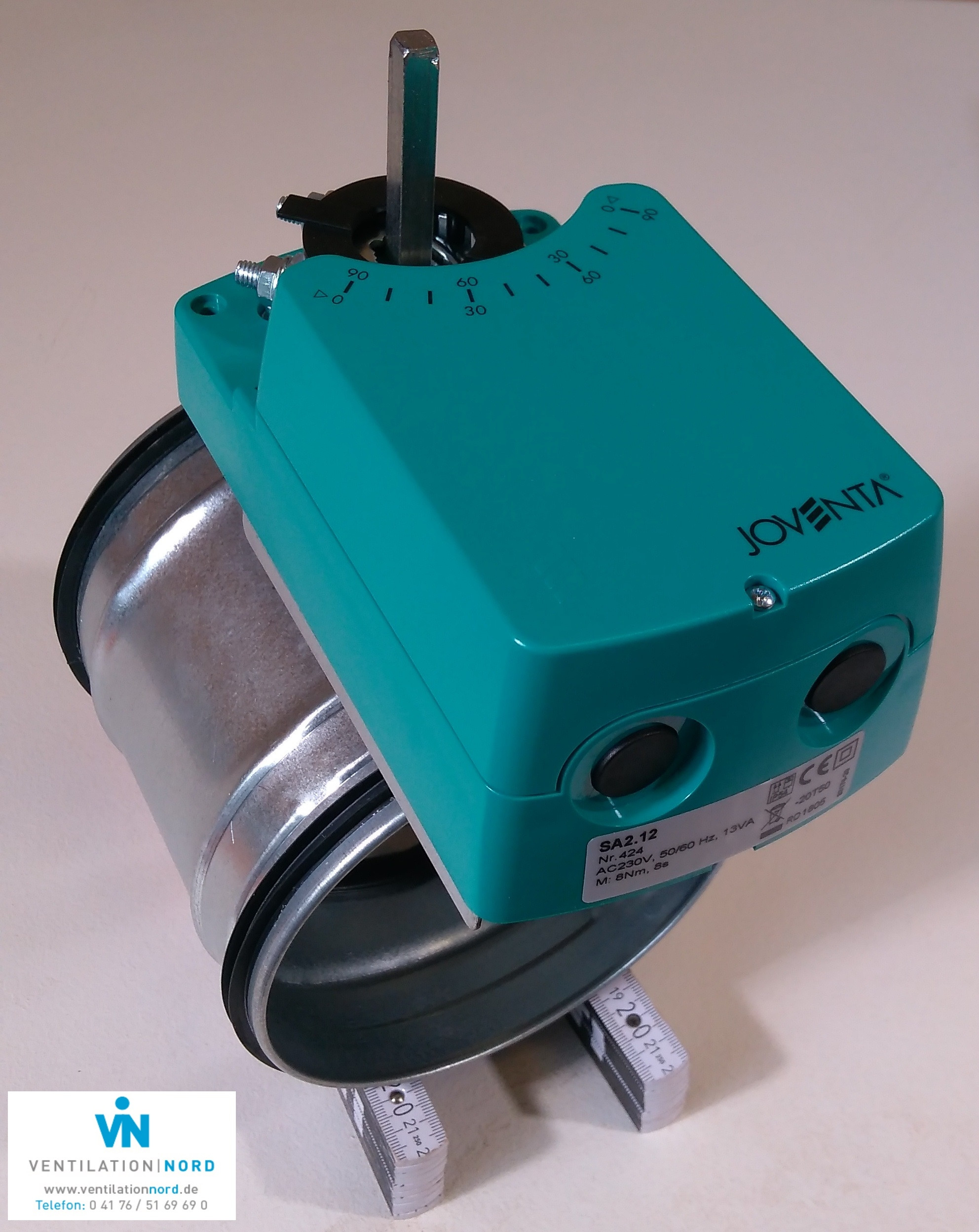

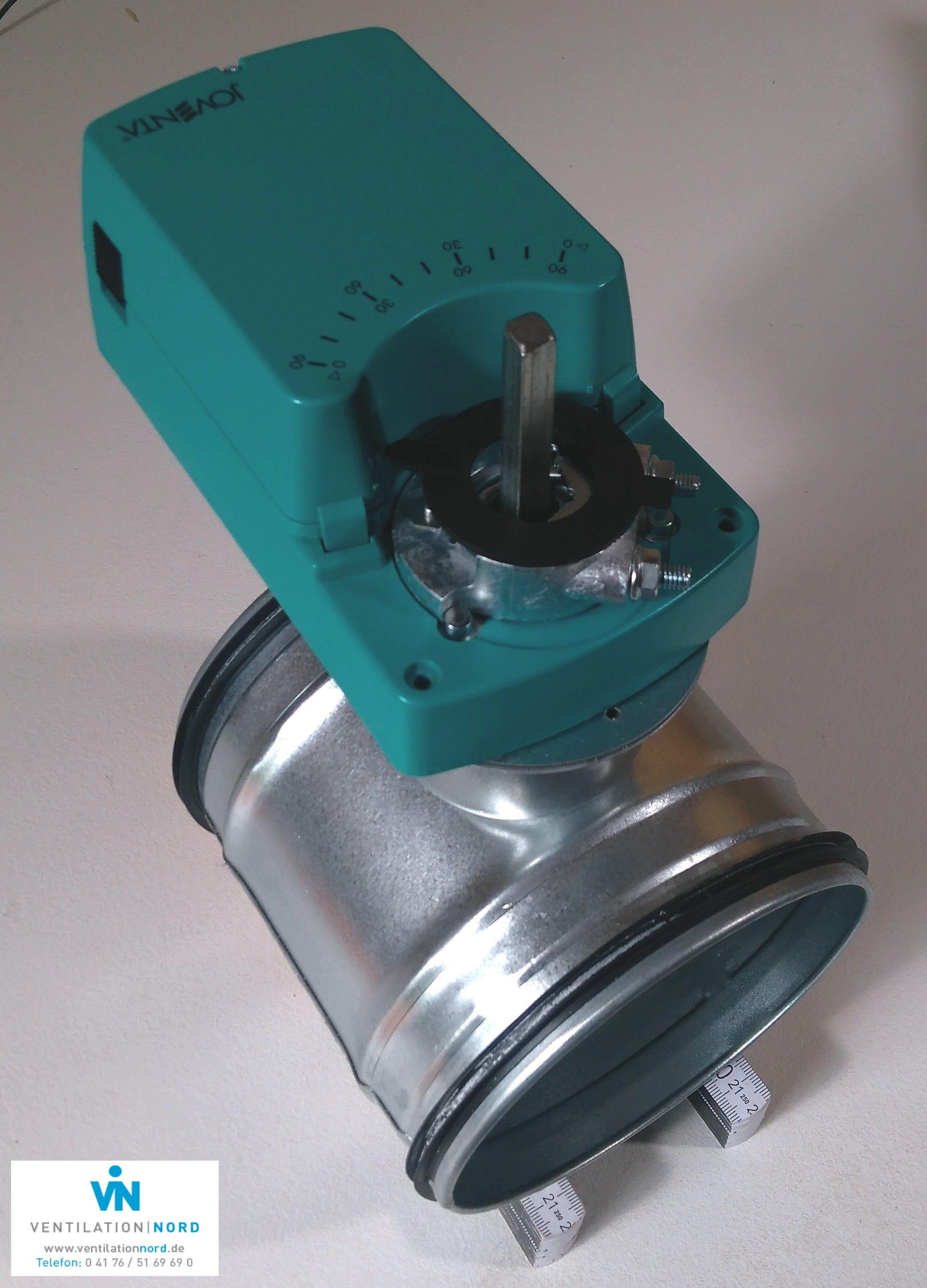

Absperrklappe mit montiertem Schnellläufer Stellantrieb Joventa SA2.12

• Joventa SA2.12

• Auf Zu Klappenstellantrieb

• für 110 bis 240 Volt Wechselstrom
• Drehmoment 8 NM
• für Klappen mit bis zu 2m² Klappenblattfläche (Ø 1595 mm)
• Stellzeit Motor 8s
• für Kabelanschluss unter der Stellantrieb Abdeckung

  Funktionsweise Stellantrieb:
  • N
  • L1
  • L2
  Liegt Spannung an L1 an fährt der Stellantrieb die Klappe auf*
  Liegt Spannung an L1 und L2 fährt der Stellantrieb die Klappe zu*
  * = der Drehsinn ist frei wählbar durch Montage des Stellantiebs auf der Klappe


• Absperrklappe Stahl, verzinkt, mit 275g/m² Zinkauflage
• mit EPDM Dichtlippen für Luftdichte Montage nach DIN EN 1751 Klasse D (Gehäuseleckage) beste Klasse dieser Norm
• Klappenblatt mit EPDM Dichtlippe dichtschließend nach DIN EN 1751 Klasse D (Leckage am Klappenblatt) beste Klasse dieser Norm
• Klappenblatt zweifach gelagert
• Die Klappe wird mit montiertem Stellantieb und voreingestellten Endlagen für Auf und Zu geliefert


  Wie funktioniert der elektrische Anschluss?

  Eine ausführliche Funtionsbeschreibung, und Elektro-Montagebeschreibung für Klappenantriebe von Belimo Lufberg und Joventa finden Sie hier als PDF zum download.
