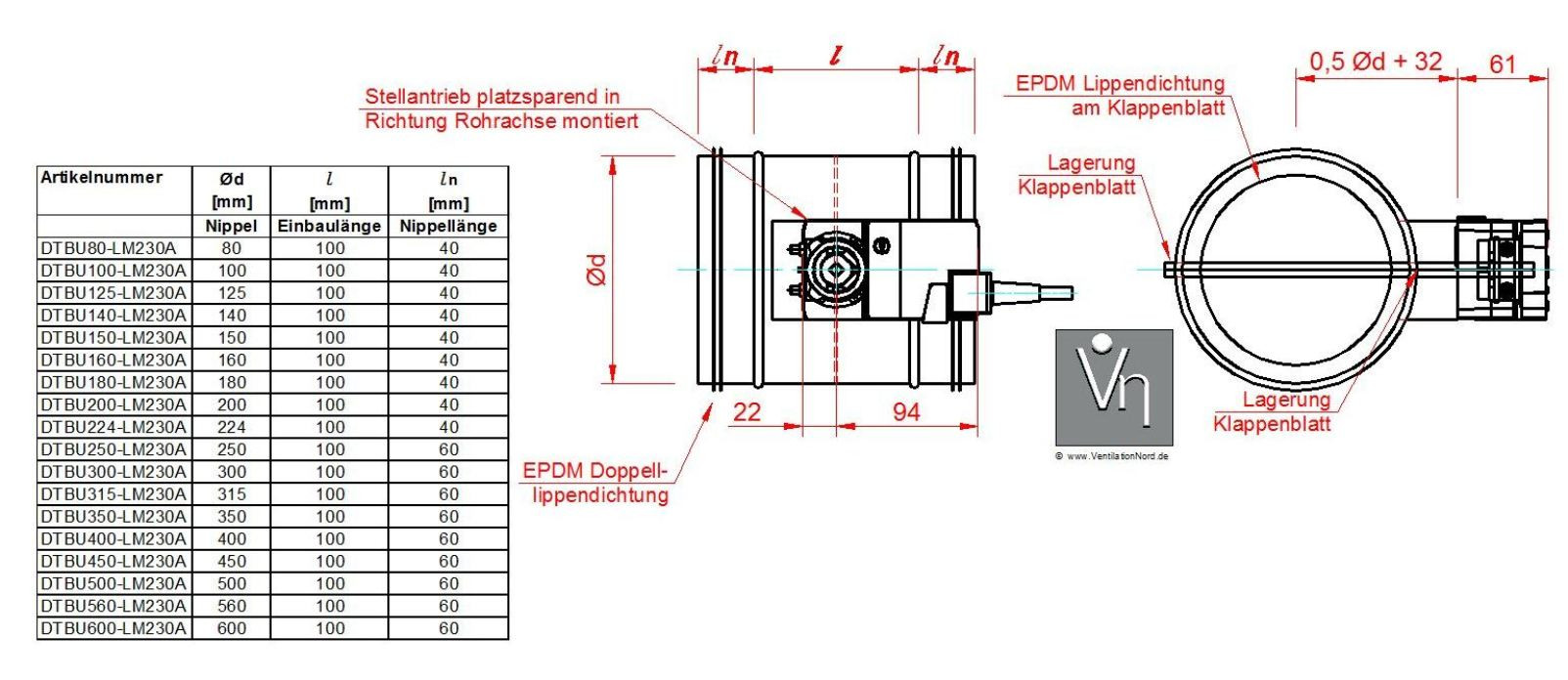

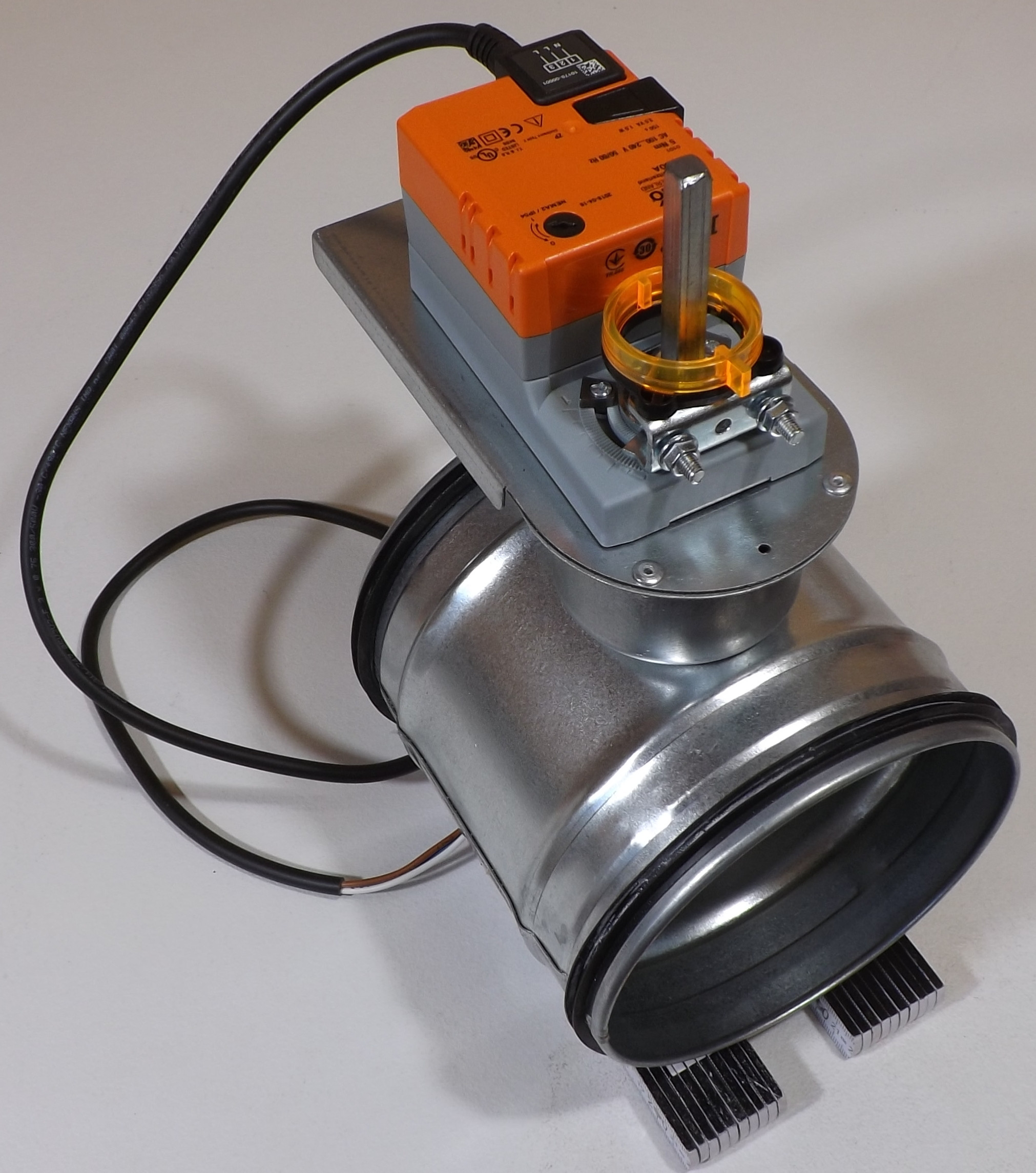

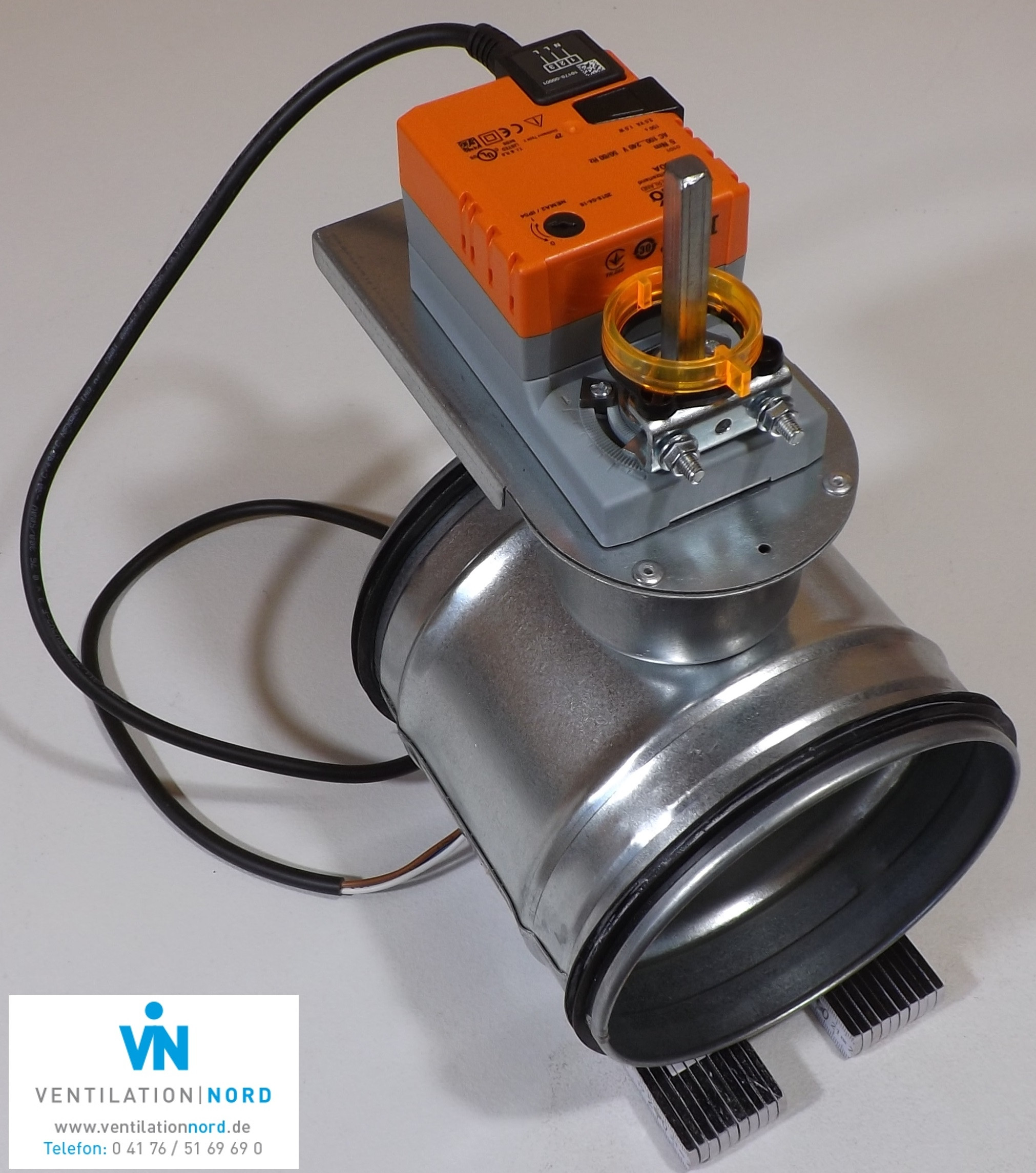

Absperrklappe DTBU dichtschließend mit montiertem Sellantrieb Belimo LM230A / LM24A

Mit diversen Stellantrieben:

Alle mit 4 oder 5 Nm Drehmoment
Alle für 230V AC oder 24V AC/DC (Gruner nur für 230V AC)
Alle Antriebe stoppen von selbst die Drehbewegung bei erreichen der Endlage der Klappen
Alle Antreibe haben Anschluss für L1 Dauterstrom, L2 geschalteter Strom, N Nullleiter
Enlagenschlter (elektrisch) sind für die elektrische Weitergabe der Endlage ( grüne Lampe an Klappe auf oder
Ventilator an wenn Klappe auf)

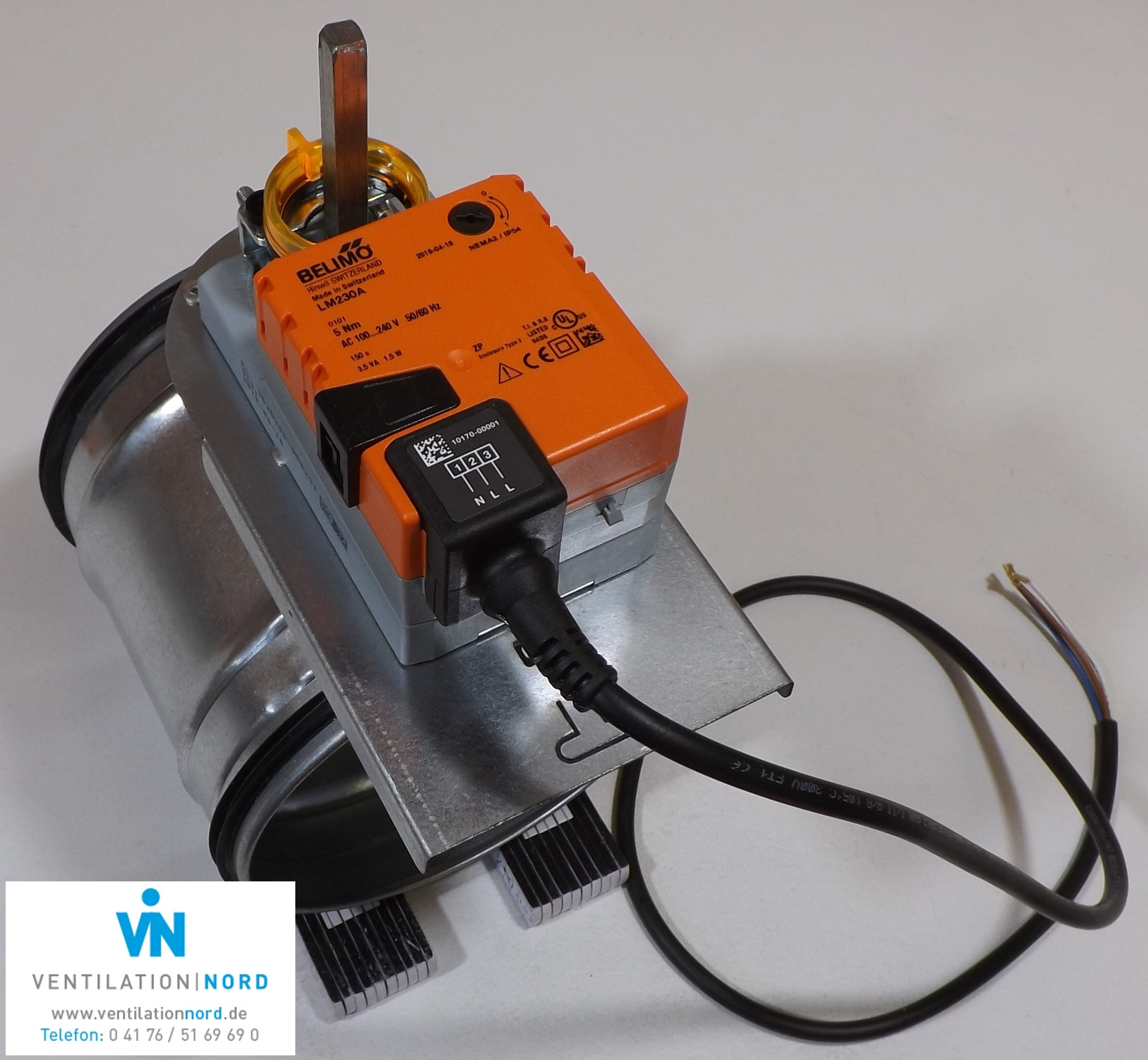

• Funktionsweise Stellantrieb:
  • N
  • L1
  • L2
  Liegt Spannung an L1 an fährt der Stellantrieb die Klappe zu*
  Liegt Spannung an L1 und L2 an fährt der Stellantrieb die Klappe auf*
  * = der Drehsinn ist frei wählbar durch Drehrichtungsschalter am Stellantrieb


• Absperrklappe Stahl, verzinkt, mit 275g/m² Zinkauflage oder

• Edelstahl 1.4301 (V2A)
  auch in V4A 1.4404 erhältlich, Preis +50%, Lieferzeit 12 Werktage

• mit EPDM Dichtlippen für Luftdichte Montage nach DIN EN 1751 Klasse D (Gehäuseleckage) beste Klasse dieser Norm

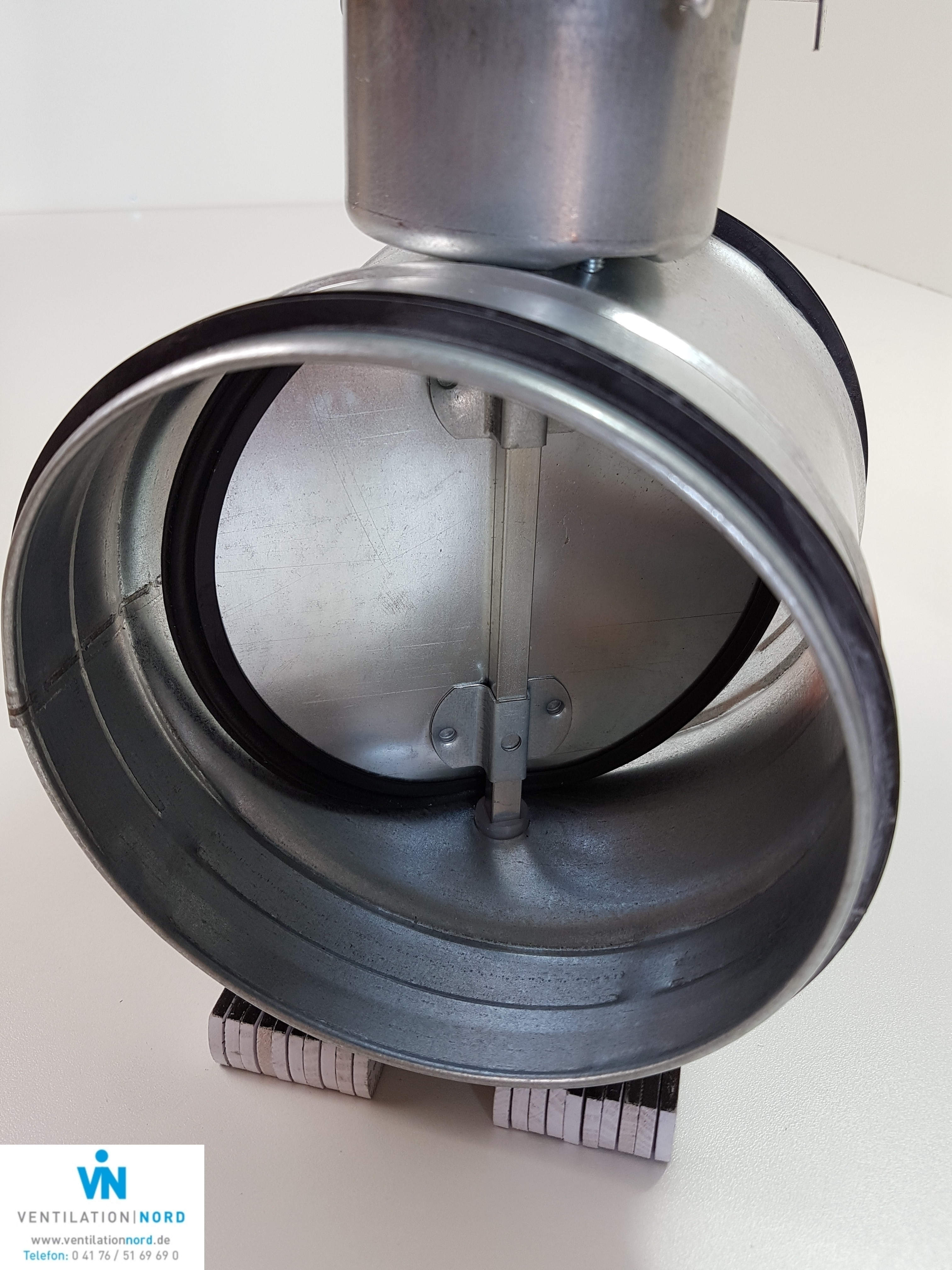

• Klappenblatt mit EPDM Dichtlippe dichtschließend nach DIN EN 1751 Klasse D (Leckage am Klappenblatt) beste Klasse dieser Norm
• Klappenblatt zweifach gelagert
• Die Klappe wird mit montiertem Stellantrieb und voreingestellten Endlagen für Auf und Zu geliefert


  Wie funktioniert der elektrische Anschluss?

  Eine ausführliche Funtionsbeschreibung, und Elektro-Montagebeschreibung für Klappenantriebe von Belimo Lufberg und Joventa finden Sie hier als PDF zum download.
