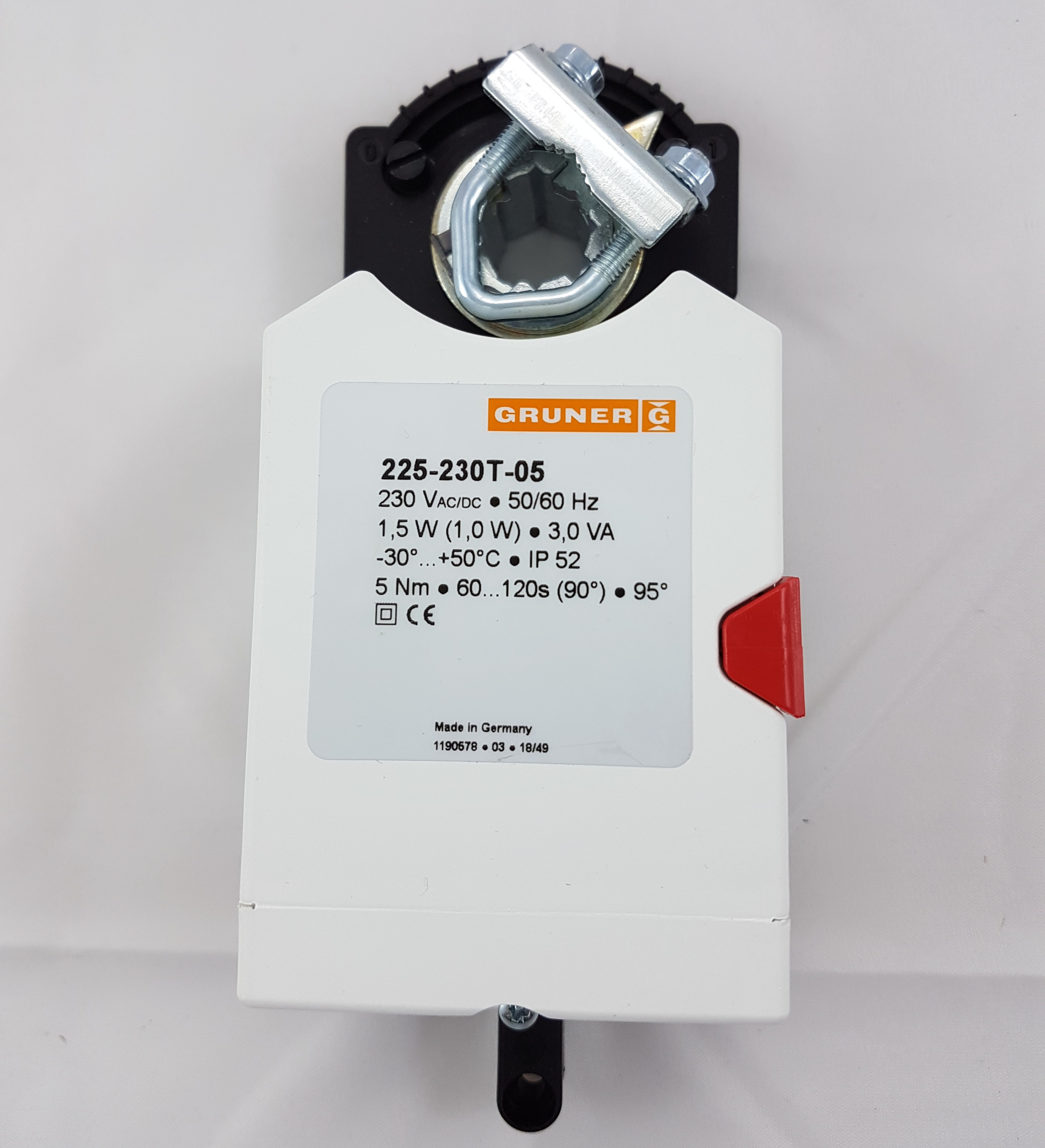

Gruner Klappenstellantrieb 225-230T-05 230V 5Nm
Drehantrieb für das Verstellen von Luftklappen in RLT Anlagen
- Laufzeit 60...120 s / 90°
- Drehmoment 5 Nm
- Nennspannung 230 VAC/DC
- Ansteuerung 2-/3-Punkt
- Klappengröße bis ca. 1 m²
- Wellenmitnahme Zugbügelklemme ■8-12 mm / Ø 8-16 mm
- mit Schraubklemmen für E Anschluss im Gehäuse (T Ausführung)
Funktionsweise
2 Punkt:
Durch Anlegen der Spannungsversorgung
an Klemme 1+2 und den Drehrichtungsschalter
auf "R" dreht der Antrieb in
Position 1. Wird zusätzlich Klemme 3
versorgt, dreht der Antrieb in Position 0.
3 Punkt:
Durch Anlegen der Spannungsversorgung
an Klemme 1+2 und den Drehrichtungsschalter
auf "R" dreht der Antrieb in
Position 1. Bei Versorgung Klemme 1+3
dreht der Antrieb in Position 0.
Der Antrieb ist überlastsicher, benötigt
keinen Endschalter und bleibt am Anschlag
automatisch stehen.
- Zusatzinformation
-
Zusatzinformation
Nennspannung 230V AC Stellzeit 41 bis 90 s Drehmoment 5 Nm Art auf / zu Enlagenschalter keine Federrücklauf Nein Lieferzeit Sofort versandfertig, Lieferzeit mit DHL ca. 1-3 Werktage
