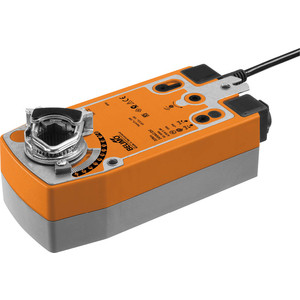

Belimo NF24A-MOD

Kommunikationsfaehiger elektrischer
Klappenstellantrieb, ueberlastsicher und

wartungsfrei mit Federruecklauf.
Kommunikation via BACnet MS/TP, Modbus
RTU, Belimo MP-Bus oder konventionelle
Ansteuerung.
Ausfuehrung als Steckmotor fuer
Direktmontage auf Klappenachse mit
Durchmesser 10...25,4 mm
oder Vierkant 10...18 mm.
Verdrehsicherung, mechanische
Stellungsanzeige und beigefuegtem
Drehwinkelbegrenzer. Manuelle
Betaetigung und Fixierung mittels
Handkurbel und Verriegelungsschalter.

Drehmoment:
- Motor min. 10 Nm @ Nennmoment
- Federruecklauf min. 10 Nm
Nennspannung: AC 24 V, 50/60 Hz DC 24 V
Ansteuerung: stetig oder veraenderbar
(MP-Bus)
- Stellsignal: DC 0 ... 10 V,
veraenderbar
- Arbeitsbereich: DC 2 ... 10 V,
veraenderbar
- Stellungsrueckmeldung: DC 2 ... 10 V,
veraenderbar
Parametrierbar ueber ZTH EU oder Belimo
PC-Tool MFT-P
Leistungsverbrauch:
- Betrieb: 7 W @ Nennmoment
- Ruhestellung: 3,5 W
- Dimensionierung: 9,5 VA
Anschluss:
- Motor: Kabel 1 m, 6 x 0,75 qmm
Handverstellung: Mittels Handkurbel und
Verriegelungsschalter
Drehsinn:
- Motor: waehlbar mit Schalter
- Federruecklauf: waehlbar durch
Montage L/R
Drehwinkel: max. 95 Grad (begrenzbar
durch verstellbaren
mechanischen Anschlag)
Federvorspannung: 5 Grad
Laufzeit:
- Motor: ca. 150 s, veraenderbar
- Federruecklauf: ca. 20 s
Schutzklasse: III Schutzkleinspannung
Schutzart: IP 54
Feuchteprüfung: nach EN 60335-1
EMV: CE gemaess 2014/30/EU

Fabrikat: Belimo
Typ: NF24A-MOD
