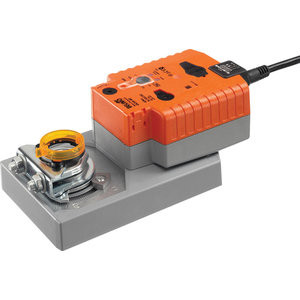

GK24A-MOD Belimo Klappenantr., AC/DC 24 V, 40 NM,

Kommunikationsfähiger Klappenantrieb
mit Notstellfunktion und erweiterten
Funktionalitäten für das Verstellen
von Luftklappen in der technischen
Gebäudeausrüstung.

Überlastsicher und wartungsfrei.

Drehmoment: min. 40 Nm @ Nennspannung
Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch:
- Betrieb: 11 W @ Nennmoment
- Ruhestellung: 3 W
- Dimensionierung: 21 VA
Anschluss:
- Motor: Kabel 1 m, 6 x 0,75 qmm

Ansteuerung (kommunikativ):
- Modbus RTU (ab Werk)
- BACnet MS/TP
- MP-Bus
Konvertierung von Sensorsignalen
Konventionelle Ansteuerung
Arbeitsbereich Y: 2...10 V
veränderbar: 0,5...10 V
Stellungsrückmeldung U: 2...10 V
veränderbar: Startpunkt 0,5... 8 V
Endpunkt 2...10 V
Hinweis: max. 1 mA
Einstellung Notstellposition:
- 0...100%, einstelbar in Schritten
von 10% (POP-Drehknopf auf 0
entspricht linkem Endanschlag.

Bewegungsrichtung Motor:
- wählbar mit Schalter 0/1
- Hinweis: y = 0% V, bei
Schalterstellung 0
(linksdrehend) /
1 (rechtsdrehend)
- veränderbar: elektronisch
reversierbar
Bewegungsrichtung Notstellung:
- wählbar mit Schalter 0...100 %
Handverstellung: mit Drucktaste

Laufzeit:
- Motor: 150 s / 90 Grad
- veränderbar 90...150 s
- Notstellfunktion: 35 s / 90 Grad

Schutzklasse:
III Sicherheitskleinspannung
Schutzart: IP54
EMV: CE gemäss 2014/30/EG

Fabrikat: Belimo
Typ: GK24A-MOD
