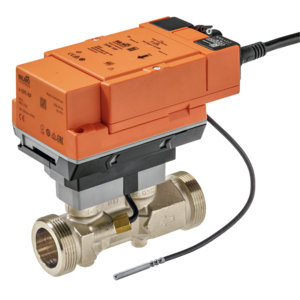

22PE-1UF Belimo Thermischer Energiezähler DN 32,

Belimo Thermischer Energiezähler DN 32,
Thermischer Energiezähler für die
Energiemessung in einem geschlossenen
Heiz- oder Kühlkreislauf.

Automatische Glykolkompensation.
Misst kontinuierlich den Glykolgehalt
und kompensiert diesen.
Wasser mit Glykol bis max. 50% vol.

Bei Bedarf kann die Speisung über
PoE (Power over Ethernet) erfolgen.

Kommunikation via BACnet IP,
BACnet MS/TP, Modbus TCP, Modbus RTU,
MP-Bus oder M-Bus (mit Konverter).

Analoger Ausgang.
Es kann der Durchfluss oder die
Temperatur eines Temperatursensors
als analoger Wert ausgegeben werden.

Sensoranbindung:
Am thermischen Energiezähler kann
optional ein zusätzlicher Sensor
angeschlossen werden.

Parametrierung via NFC oder
integrierten Webserver.

Das Inbetriebnahmeprotokoll kann
automatisch generiert werden.

Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch AC: 3 VA
Leistungsverbrauch DC: 1,5 W
Leistungsverbrauch PoE: 2,2 W
Anschluss: Kabel 1 m, 6 x 0,75 qmm
Ethernet-Anschluss: RJ45-Steckbuchse

Nennweite: DN 32
Nenndurchfluss: 6 m3/h
Höchstdurchfluss: 12 m3/h
Kleinster Durchfluss: 0,06 m3/h
Delta p: 14 kPa (bei Nenndurchfluss qp)
Mediumstemperatur: -20...120 Grad C
Rohranschluss: Aussengewinde
nach ISO 228-1
Messgenauigkeit: +/- (2 + 0,02 qp/p) %
vom Messwert
@ Glykol 0 %

Schutzklasse: III Schutzkleinspannung
Schutzart: IP54, wenn eine Schutzkappe
oder -tülle für die
RJ45-Buchse verwendet wird
EMV: CE gemäss 2014/30/EU


Fabrikat: Belimo
Typ: 22PE-1UF
