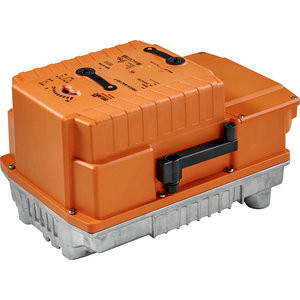

PRKCABACS2T200 Belimo Antr.f.Drosselkl.,m.Notstellf,35s

Belimo Antr.f.Drosselkl.,m.Notstellf,35s
Kommunikationsfähiger Drehantrieb
mit Notstellfunktion zur Verstellung
von Drosselklappen DN 150 ... DN 300.
Überlastsicher, Stromabsenkung in
Ruhestellung und smarte Heizung.
Kommunikation via BACnet MS/TP, Modbus
RTU, MP-Bus oder konventionelle
Ansteuerung.
Konvertierung von Sensorsignalen.
Near Field Communication (NFC)
ermöglicht eine einfache Inbetriebnahme,
Parametrierung und Wartung
direkt vom Smartphone aus.

Drehmoment: max. 160 Nm @ Nennspannung
parametriert ab Werk fuer D6200W/WL
Nennspannung: AC 24...240 V,
DC 24...125 V
Ansteuerung kommunikativ:
- MP-Bus
- BACnet MS/TP
- Modbus RTU
Stellsignal Y: DC 0...10 V
Stellsignal Y Hinweis:
Eingangswiderstand 100 kOhm
Arbeitsbereich Y: DC 2...10 V
Arbeitsbereich Y veränderbar:
- DC 0,5...10 V, 4...20 mA
Stellungsrückmeldung U: DC 2...10 V
Stellungsrückmeldung U Hinweis: max.
0,5 mA
Stellungsrückmeldung U veränderbar:
- DC 0,5...10 V
Leistungsverbrauch:
- Betrieb: 52 W
- Ruhestellung: 9 W
- Dimensionierung: bei 24 V 54 VA
bei 240 V 68 VA
Anschluss Speisung: Klemmen 2,5 qmm
Anschluss Schutzerdung: Erdungsklemme
Anschluss Steuerung: Klemmen 1,5 qmm
Anschluss Hilfsschalter: Klemmen 2,5
qmm
Hilfsschalter: 2 x EPU
1x 10 Grad fix/ 1x 85 Grad (0...90 Grad
einstellbar)
Handverstellung: mit Handkurbel, in
beliebiger Position fixierbar
Laufzeit: 35 s (30...120 s einstellbar)
Laufzeit Notstellfunktion: 30 s
Einstellung Notstellposition (POP): 0..
.100 %, einstellbar
Überbrueckungszeit (PF): 1...10 s,
ab Werk 2 s
Schutzklasse: I Schutzerde (PE)
Schutzart: IP66/67 und NEMA 4X
EMV: CE gemäss 2014/30/EG


Fabrikat: Belimo
Typ: PRKCA-BAC-S2-T-200
