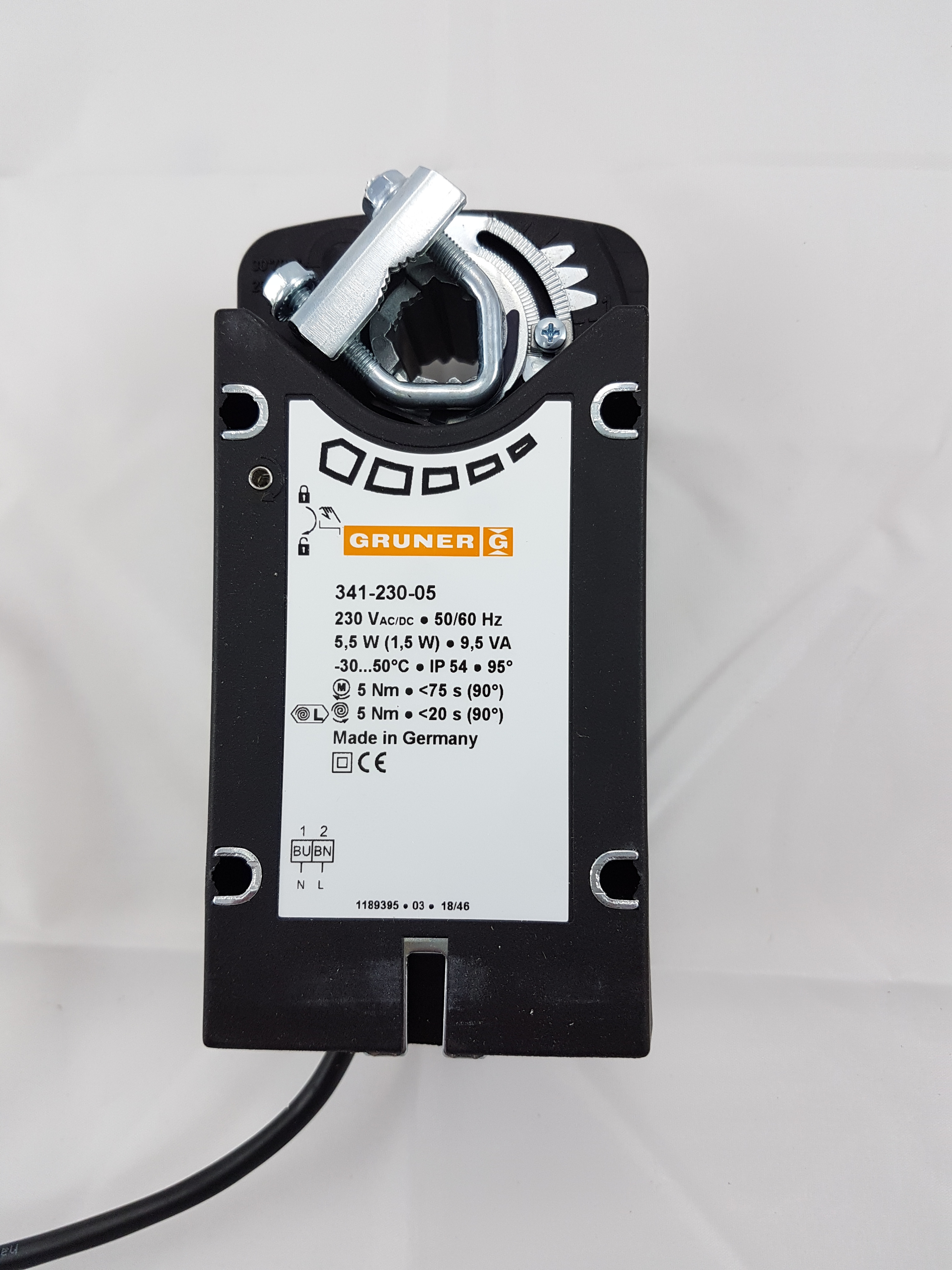

Gruner Klappenstellantrieb 341-230-05 230V 5Nm

Drehantrieb mit Federrücklauf für das Verstellen von Luftklappen in RLT Anlagen

• Laufzeit 75 s / 90°
• Federrücklauf  20s
• Drehmoment 5 Nm
• Nennspannung 230 V AC/DC
• Klappengröße bis ca. 1 m²
• Wellenmitnahme Zugbügelklemme ■8-13 mm / Ø 8-16,5 mm
• mit 1,0m Kabel für E Anschluss

  Funktionsweise
  Durch Anlegen der Spannungsversorgung
  BU+BN (1+2), dreht der Antrieb unter
  gleichzeitigem Spannen der Rückzugsfeder
  in Position 1. Wird die Spannung
  unterbrochen, dreht der Antrieb mittels
  Federenergie in Position 0 zurück. Dabei
  gibt der Antrieb auch in Position 0 noch
  das Nennmoment an die Endwelle ab.
  Der Antrieb ist überlastsicher, benötigt
  keinen Endschalter und bleibt am Anschlag
  automatisch stehen.
