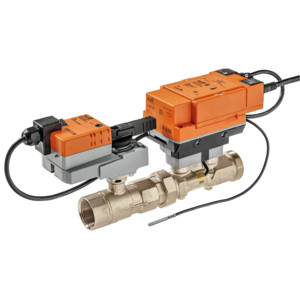

EV032R+BAC Belimo Energieventil 2-Weg, Glykolmess

Belimo Energieventil 2-Weg, Glykolmess.
Regelkugelhahn mit sensorgefuehrter
Durchfluss- oder Leistungsregelung,
Leistungs- und Energiemonitoring,
2-Weg Innengewinde, fuer stetige
wasserseitige Regelung von
Luftbehandlungs- und Heizungsanlagen.
Bestehend aus Regelkugelhahn mit
Antrieb, Messrohr mit Volumenstromsensor
und Temperatursensoren.
Ethernet 10/100 Mbit/s, TCP/IP,
integrierter Webserver
Kommunikation via BACnet IP, BACnet
MS/TP, Modbus TCP, Modbus RTU und
Belimo MP-Bus oder konventionelle
Ansteuerung.
Konfiguration via integriertem
Webserver, parametrierbar ueber ZTH EU.
Moeglichkeit zur Anbindung an die
Belimo Cloud.
Mit Glykolueberwachung.

Vnom: 108 l/min.
Durchfluss Vmax 32,4 ... 108 l/min.,
einstellbar (30-100% von Vnom)
Drehmoment: min. 10 Nm @ Nennspannung
Nennspannung: AC/DC 24 V, 50/60 Hz
Ansteuerung:
Ansteuerung kommunikativ:
BACnet IP, BACnet MS/TP, Modbus TCP,
Modbus RTU, MP-Bus
Ansteuerung konventionell:
Stellsignal Y: DC 0 ... 10 V
Arbeitsbereich: DC 2 ... 10 V,
veraenderbar
Stellungsrueckmeldung: DC 2 ... 10 V,
veraenderbar
Leistungsverbrauch:
Betrieb: 5 W @ Nennmoment
Ruhestellung: 3,9 W
Dimensionierung: 7,5 VA
Anschluss:
Speisung/Steuerung: Kabel 1 m,
6 x 0,75 qmm
Steuerung/Ethernet: RJ45-Buchse
Handverstellung: Getriebeausrastung mit
Drucktaste
Schutzklasse: III Schutzkleinspannung
Schutzart: IP54 (bei Verwendung von
Schutzkappe oder Schutztuelle fuer RJ45
-Buchse)
EMV: CE gemaess 2014/30/EU

Medien: Kalt- und Warmwasser
Wasser mit Glykol bis max. 50 % vol.
Mediumstemperatur: -10 ... +120 Grad C
im Regelkugelhahn
Bauart: Durchgangsventil DN 32
Durchflusskennlinie: gleichprozentig
(VDI/VDE 2178) im Oeffnungsbereich
optimiert (umschaltbar auf linear)
Leckrate A: luftblasendicht (nach
EN12266-1)
Anschluss: Innengewinde nach ISO 7-1
Zulaessiger Druck ps: 1600 kPa
Theoretischer kvs-Wert: 14,2 m3/h
Schliessdruck: 1400 kPa
Drehwinkel: 90 Grad
Gehaeuse: Messingkoerper vernickelt
Schliesskoerper: rostfreier Stahl
Kugelsitz: PTFE, O-Ring EPDM
Spindel: rostfreier Stahl
Spindeldichtung: O-Ring EPDM
Regelblende: TEFZEL
Tauchhuelse: rostfreier Stahl AISI
316Ti
T-Stueck: Messingkoerper vernickelt

Messprinzip: Ultraschall
Volumenstrommessung
Messgenauigkeit: +/- 6% (von
25% ... 100% Vnom)
minimale Durchflussmessung: 1% von Vnom
Messrohr: Messingkoerper vernickelt
Messgenauigkeit Glykol: +/- 4% (0...
40%)
Messwertanzeige Glykol: 0...40% oder
>40%


Fabrikat: Belimo
Typ: EV032R+BAC
