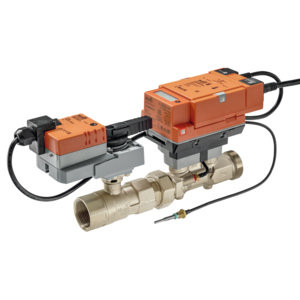

EV032R2+MID Belimo Energieventil 2-Weg, mit therm.

Regelkugelhahn 2-Weg, mit thermischem
Energiezähler EN 1434 mit MID Zulassung
DE-21-MI004-PTB-010 als Wärmezähler,
sensorgeführte Durchfluss- oder
Leistungsregelung, Leistungs- und
Energiemonitoring für wasserseitige,
stetige Regelung von Luftbehandlungs-
und Heizungsanlagen.

Bestehend aus Regelkugelhahn mit
Antrieb und thermischem
Energiezähler. modular aufgebaut mit
Logikmodul mit LCD-Display und
Bedienknopf, nach Eichfrist
austauschbares Sensormodul mit
Volumenstromsensor, internem und
externem Temperatursensor.

Ethernet 10/100 Mbit/s, TCP/IP,
integrierter Webserver
Kommunikation via BACnet, Modbus,
MP-Bus, M-Bus (mit Konverter
G-22PEM-A01).
Oder konventionelle Ansteuerung,
Hybridbetrieb mit kommunikativer
Rückmeldung ist möglich.

Aktivierung mit Belimo Assistant App
via NFC Technologie, bereitgestelltes
Inbetriebnahmeprotokoll.
Kostenlose Cloud-Anmeldung,
Inbetriebnahme-Autorisierung durch
Online-Unterweisung.

Vnom: 6 m3/h
Vmax: einstellbar. 25...100% von Vnom
Kvs theor.: 11,4 m3/h

Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch:
- Betrieb: 5 W
- Ruhestellung: 3,9 W
- Dimensionierung: 7,5 VA
Batteriepufferung: 14 Monate
Anschluss:
Speisung/Steuerung: Kabel 1 m,
6 x 0,75 qmm
Handverstellung: mit Drucktaste,
arretierbar
Ethernet-Anschluss: RJ45-Buchse
Power over Ethernet (PoE)

Ansteuerung kommunikativ:
BACnet IP, BACnet MS/TP, Modbus TCP,
Modbus RTU, MP-Bus, M-Bus (mit Konverter
G-22PEM-A01).

Ansteuerung konventionell:
Arbeitsbereich Y: DC 2...10 V*,
Rückmeldung U, Durchfluss:
DC 2...10 V*
*parametrierbar mit Webserver oder
Belimo Assistant App.

Schutzklasse: III Schutzkleinspannung
Schutzart: IP40 (IP54 mit Schutz-
tülle für RJ45-Buchse)
EMV: CE gemäss 2014/30/EU

Medien:
- Warmwasser
- Kaltwasser mit Glykol bis
max. 60 % vol. (ohne MID-
Zulassung),
Mediumstemperatur: -10...120 Grad C
-Wärmezähler: 15...120 Grad C
MID-zertifiziert
-Kältezähler: Arbeitsbereich 5...50
Grad C ohne MID-
Zulassung
Bauart: Durchgangsventil DN 32
Leckrate A: luftblasendicht
(nach EN12266-1)
Rohranschluss:
- Innengewinde Rp nach ISO 7-1
- Aussengewinde G nach ISO 228-1
Zulässiger Druck ps: 1600 kPa
Schliessdruck dps: 1400 kPa

Durchflussmessung:
- Ultraschall Volumenstrommessung
Messgenauigkeit
Durchfluss ohne Glykol:
- +/- 2% (von 25% ... 100% Vnom) /
Glykol 0% vol.
minimale Durchflussmessung:
- 0,5% von Vnom

Temperaturmessung:
- Pt1000 (EN60751 Class B)
Messgenauigkeit Absoluttemperatur:
- +/- 0.35 Grad C @ 10 Grad C
- +/- 0.60 Grad C @ 60 Grad C
Messgenauigkeit Temperaturdifferenz:
- +/- 0.18 K @ Delta T = 10 K
- +/- 0.23 K @ Delta T = 20 K

Armatur und Durchflussmessrohr:
- Messingkörper vernickelt
Reflektoren: Messing
Temperatursensor: Edelstahl
Dichtring Temperatursensor:
- Aramidfaser
Ultraschallwandler: PEEK
Dichtring Ultraschallwandler: EPDM
Schliesskörper: nicht rostender Stahl


Fabrikat: Belimo
Typ: EV032R2+MID
