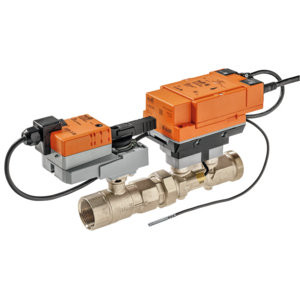

EV032R2+BAC Belimo Energieventil 2-Weg, mit therm.

Belimo Energieventil 2-Weg, mit therm.
Regelkugelhahn 2-Weg, mit thermischem
Energiezähler, sensorgeführter
Durchfluss- oder Leistungsregelung,
Leistungs- und Energiemonitoring für
wasserseitige, stetige Regelung von
Luftbehandlungs- und Heizungsanlagen.
Automatische Glykolkompensation und
-überwachung.

Bestehend aus Regelkugelhahn mit
Antrieb und thermischem Energiezähler,
modular aufgebaut mit Logikmodul und
austauschbarem Sensormodul mit
Volumenstromsensor, internem und
externem Temperatursensor.

Ethernet 10/100 Mbit/s, TCP/IP,
integrierter Webserver
Kommunikation via BACnet, Modbus,
MP-Bus oder konventionelle Ansteuerung,
Hybridbetrieb mit kommunikativer
Rückmeldung ist möglich.
Optionale Belimo-Cloud-Anbindung.
Parametrierung mit Belimo Assistant App
via NFC Technologie oder integriertem
Webserver.


Vnom: 6 m3/h
Vmax: einstellbar. 25...100% von Vnom
Kvs theor.: 11,4 m3/h

Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch:
- Betrieb: 5 W
- Ruhestellung: 3,9 W
- Dimensionierung: 7,5 VA
Batteriepufferung: 14 Monate
Anschluss:
Speisung/Steuerung: Kabel 1 m,
6 x 0,75 qmm
Handverstellung: mit Drucktaste,
arretierbar
Ethernet-Anschluss: RJ45-Buchse
Power over Ethernet (PoE):

Ansteuerung kommunikativ:
BACnet IP, BACnet MS/TP, Modbus TCP,
Modbus RTU, MP-Bus.

Ansteuerung konventionell:
Arbeitsbereich Y: DC 2...10 V*,
Rückmeldung U, Durchfluss:
DC 2...10 V*
*parametrierbar mit Webserver oder
Belimo Assistant App.

Schutzklasse: III Schutzkleinspannung
Schutzart: IP40 (IP54 mit Schutz-
tülle für RJ45-Buchse)
EMV: CE gemäss 2014/30/EU

Medien: Warmwasser, Kaltwasser mit
Glykol bis max. 60 % vol.
Mediumstemperatur: -10...120 Grad C

Bauart: Durchgangsventil DN 32
Leckrate A: luftblasendicht
(nach EN12266-1)
Rohranschluss:
- Innengewinde Rp nach ISO 7-1
- Aussengewinde G nach ISO 228-1
Zulässiger Druck ps: 1600 kPa
Schliessdruck dps: 1400 kPa

Durchflussmessung:
- Ultraschall Volumenstrommessung
Messgenauigkeit Durchfluss:
- +/- 2% (von 25% ... 100% Vnom) /
Glykol 0% vol.
- +/- 6% (von 25% ... 100% Vnom)
mit Glykolanteil 0...50%
minimale Durchflussmessung:
- 0,5% von Vnom

Temperaturmessung:
- Pt1000 (EN60751 Class B)
Messgenauigkeit Absoluttemperatur:
- +/- 0.35 Grad C @ 10 Grad C
- +/- 0.60 Grad C @ 60 Grad C
Messgenauigkeit Temperaturdifferenz:
- +/- 0.18 K @ Delta T = 10 K
- +/- 0.23 K @ Delta T = 20 K

Messwert Glykolkonzentration:
- 0...40% oder >40%
Messgenauigkeit Glykolkonzentration:
- +/- 4% (0.40%)

Regelkugelhahn 2-Weg, mit thermischem
Energiezähler, sensorgeführter
Durchfluss- oder Leistungsregelung,
Leistungs- und Energiemonitoring für
wasserseitige, stetige Regelung von
Luftbehandlungs- und Heizungsanlagen.
Automatische Glykolkompensation und
-überwachung.

Bestehend aus Regelkugelhahn mit
Antrieb und thermischem Energiezähler,
modular aufgebaut mit Logikmodul und
austauschbarem Sensormodul mit
Volumenstromsensor, internem und
externem Temperatursensor.

Ethernet 10/100 Mbit/s, TCP/IP,
integrierter Webserver
Kommunikation via BACnet, Modbus,
MP-Bus oder konventionelle Ansteuerung,
Hybridbetrieb mit kommunikativer
Rückmeldung ist möglich.
Optionale Belimo-Cloud-Anbindung.
Parametrierung mit Belimo Assistant App
via NFC Technologie oder integriertem
Webserver.


Vnom: 32 m3/h
Vmax: einstellbar. 25...100% von Vnom
Kvs theor.: m3/h

Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch:
- Betrieb: W
- Ruhestellung: W
- Dimensionierung: VA
Batteriepufferung: 14 Monate
Anschluss:
Speisung/Steuerung: Kabel 1 m,
6 x 0,75 qmm
Handverstellung: mit Drucktaste,
arretierbar
Ethernet-Anschluss: RJ45-Buchse
Power over Ethernet (PoE):

Ansteuerung kommunikativ:
BACnet IP, BACnet MS/TP, Modbus TCP,
Modbus RTU, MP-Bus.

Ansteuerung konventionell:
Arbeitsbereich Y: DC 2...10 V*,
Rückmeldung U, Durchfluss:
DC 2...10 V*
*parametrierbar mit Webserver oder
Belimo Assistant App.

Schutzklasse: III Schutzkleinspannung
Schutzart: IP40 (IP54 mit Schutz-
tülle für RJ45-Buchse)
EMV: CE gemäss 2014/30/EU

Medien: Warmwasser, Kaltwasser mit
Glykol bis max. 60 % vol.
Mediumstemperatur: -10...120 Grad C

Bauart: Durchgangsventil DN
Leckrate A: luftblasendicht
(nach EN12266-1)
Rohranschluss:
- Innengewinde Rp nach ISO 7-1
- Aussengewinde G nach ISO 228-1
Zulässiger Druck ps: 1600 kPa
Schliessdruck dps: 1400 kPa

Durchflussmessung:
- Ultraschall Volumenstrommessung
Messgenauigkeit Durchfluss:
- +/- 2% (von 25% ... 100% Vnom) /
Glykol 0% vol.
- +/- 6% (von 25% ... 100% Vnom)
mit Glykolanteil 0...50%
minimale Durchflussmessung:
- 0,5% von Vnom

Temperaturmessung:
- Pt1000 (EN60751 Class B)
Messgenauigkeit Absoluttemperatur:
- +/- 0.35 Grad C @ 10 Grad C
- +/- 0.60 Grad C @ 60 Grad C
Messgenauigkeit Temperaturdifferenz:
- +/- 0.18 K @ Delta T = 10 K
- +/- 0.23 K @ Delta T = 20 K

Messwert Glykolkonzentration:
- 0...40% oder >40%
Messgenauigkeit Glykolkonzentration:
- +/- 4% (0.40%)
