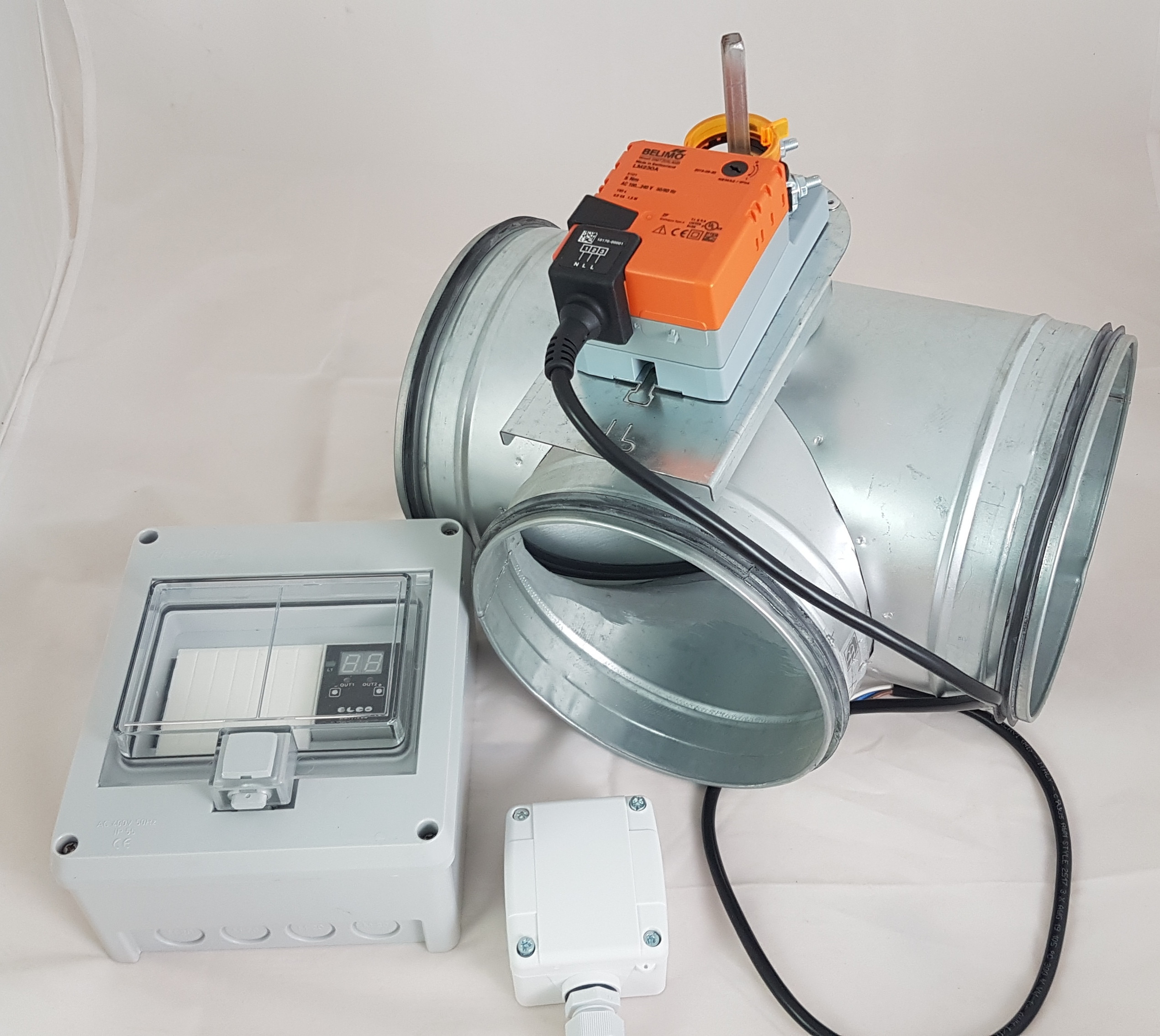

Bypassklappe BPKU mit Belimo Stellantrieb und Temperatursteuerung stetig regelnd

Bypassklappe BPKU mit Belimo Stellantrieb und Temperatursteuerung stetig regelnd

Klappe:

• Absperrklappe Stahl, verzinkt, mit 275g/m² Zinkauflage

• mit Stellantrieb Belimo LM230ASR stetig regelnd mit 0 bis 10 V Signal für 230V
• mit EPDM Dichtlippen für Luftdichte Montage nach DIN EN 1751 Klasse D
  beste Klasse dieser Norm
• Klappenblatt mit EPDM Dichtlippe dichtschließend nach DIN EN 1751 Klasse C
• Klappenblatt zweifach gelagert
• Bypassklappe für z.b. Lüftungs Erdwärmetauscher

• Die Klappe wird mit montiertem Stellantieb und voreingestellten Endlagen für Auf und Zu geliefert

Temperatursteuerung:

Ansteuereinheit für Bypassklappe mit stetiger Regelung

• für 230 V Netzspannung
• für Stellantriebe mit 230 V

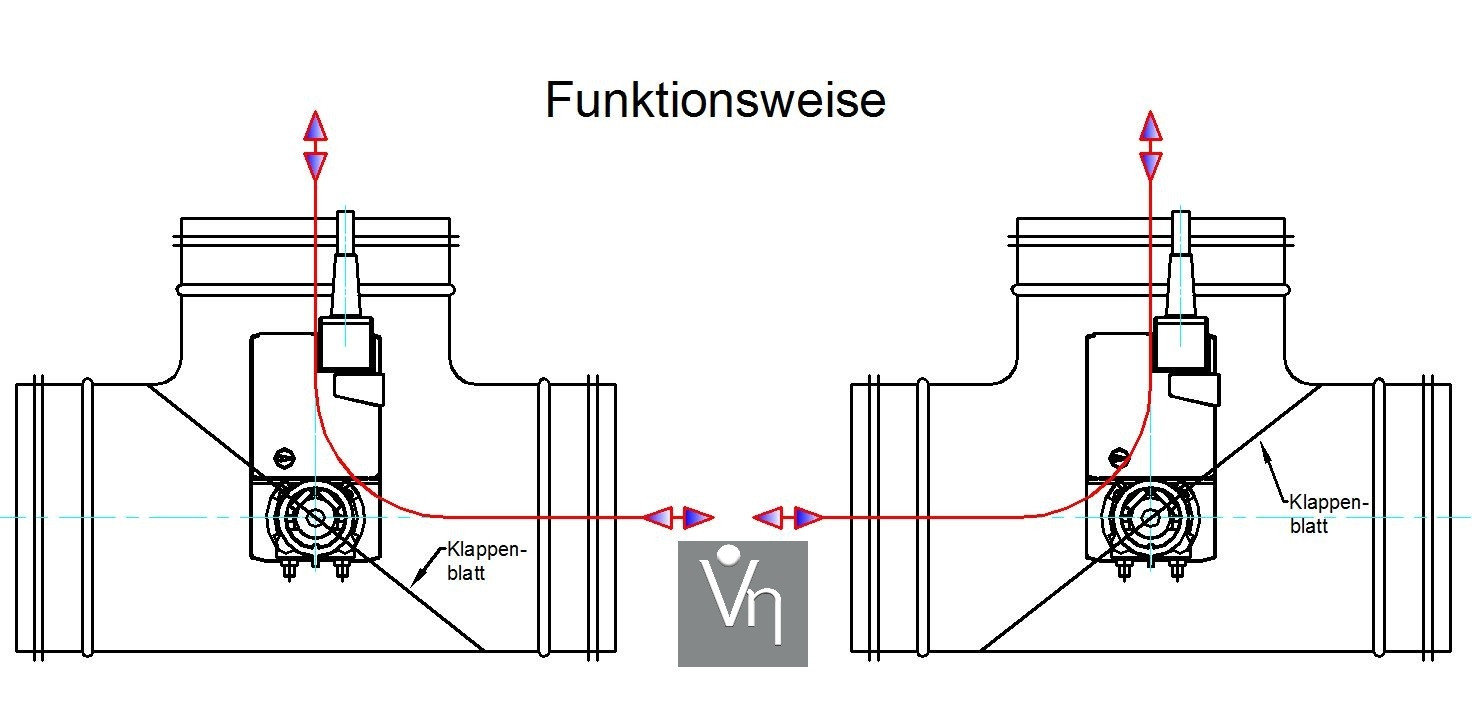

  Funktionsbeschreibung:
  Die Ansteuereiheit stellt die Bypassklappe Außentemperaturabhängig stetig regelnd um

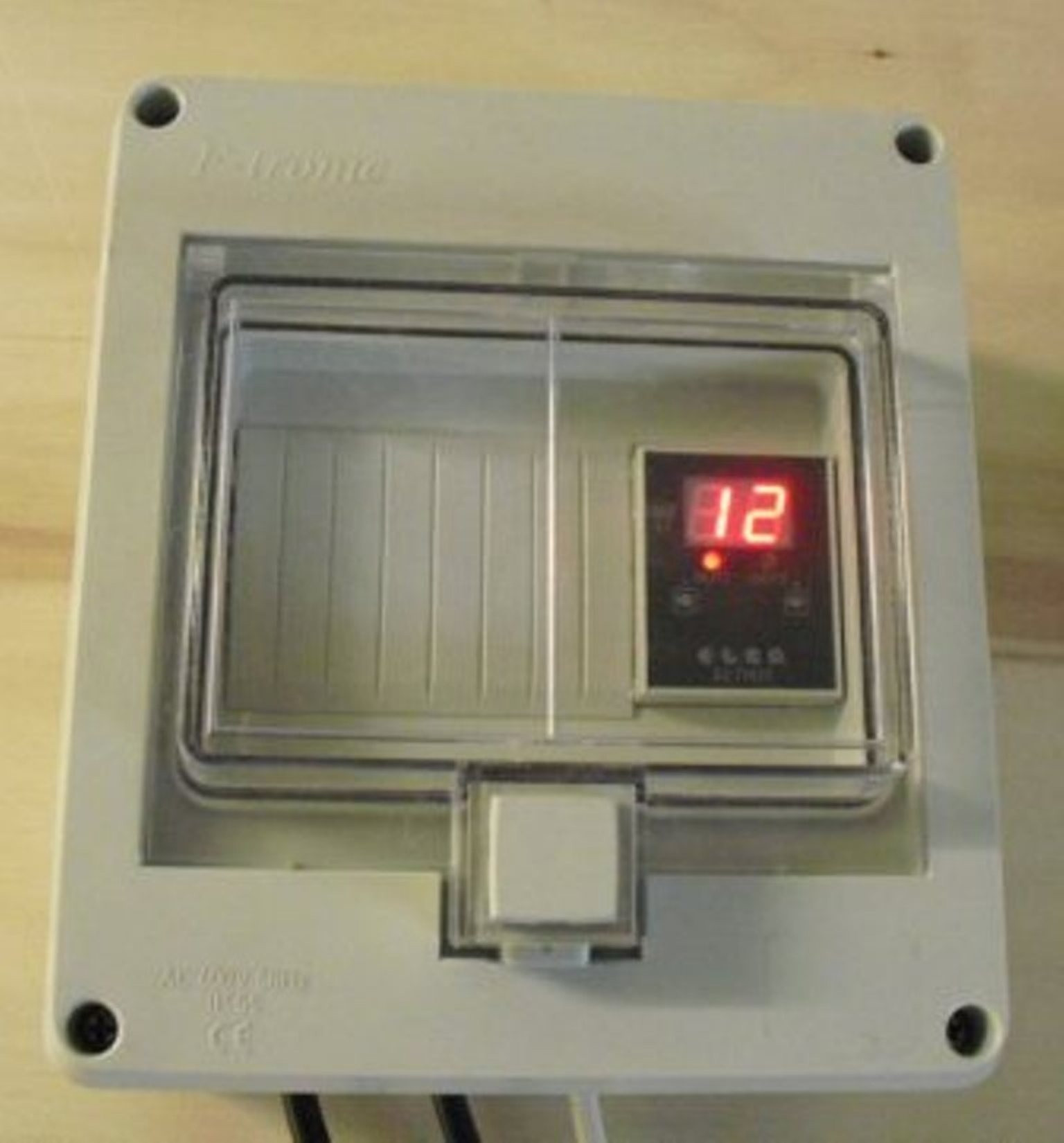

  Steuerung im Aufputzgehäuse mit Klarsichtdeckel, Schutzklasse IP55
  mit digitaler Anzeige der Außentemperatur

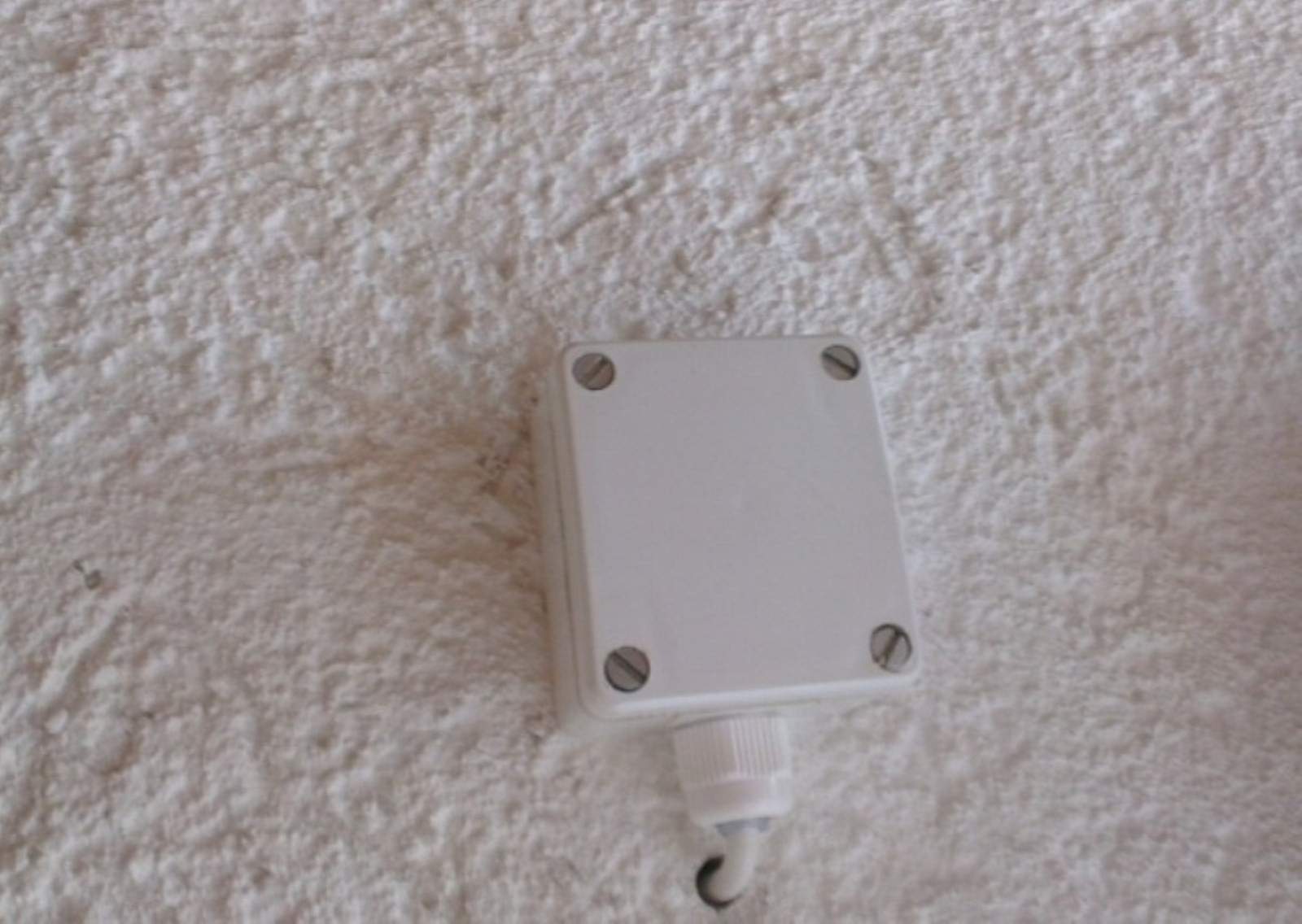

  Außenterperatur Fühler, Schutzklasse IP 65
  Einstellbarkeit eines korrektur Wertes für den Außenfühler von -5°C bis +5°C
  Gehäuse mit drei Stück Kabeldurchführunge für Netzspannung, Stellantrieb und Außentemperaturfühler


  Technische Beschreibung zu BPKU-ASR-LM230ASR hier als PDF zum download
