D7200WL_BAC Belimo 3-Weg Drosselklappe mit Antrieb,

3-Weg Drosselklappe mit Gewindeaugen
fuer Misch- und Verteilanwendungen sowie
wasserseitige Umschalt- und
Regelanwendungen.
Ansteuerung Auf-Zu, stetig,
kommunikativ.
Kommunikation via BACnet MS/TP, Modbus
RTU, MP-Bus
oder konventioneller Ansteuerung.
Fuer offene und geschlossene Kalt- und
Warmwassersysteme.

Medium: Wasser mit Glykol
bis max. 50% vol.
Nennweite: DN 200
Rohranschluss: PN 16
Kvmax: 1800 m3/h
(fuer Umschaltanwendungen)
kvs: 800 m3/h (bei Oeffnungswinkel
60 Grad - fuer Regelanwendungen)
Mediumstemperatur: - 20 Grad C...
+ 120 Grad C
Zulaessiger Druck ps: 1600 kPa
Differenzdruck deltapmax: 300 kPa
Durchflusskennlinie 0...100%
Oeffnungswinkel:
- Regelpfad A-AB s-foermig
- Bypass B-AB: s-foermig invertiert
Durchflusskennlinie 0...60%
Oeffnungswinkel:
- Regelpfad A-AB gleichprozentig
- Bypass B-AB: gleichproz. invertiert

Drehmoment: max. 160 Nm @ Nennspannung
Nennspannung: AC 24...240 V,
DC 24...125 V
Ansteuerung kommunikativ:
- MP-Bus
- BACnet MS/TP
- Modbus RTU
Stellsignal Y: DC 0...10 V
Stellsignal Y Hinweis:
Eingangswiderstand 100 kOhm
Arbeitsbereich Y: DC 2...10 V
Arbeitsbereich Y veraenderbar:
DC 0,5...10 V, 4...20 mA
Stellungsrueckmeldung U: DC 2...10 V
Stellungsrueckmeldung U Hinweis:
max. 0,5 mA
Stellungsrueckmeldung U veraenderbar:
DC 0,5...10 V
Leistungsverbrauch:
- Betrieb: 20 W @ Nennmoment
- Ruhestellung: 6 W
- Dimensionierung: bei 24 V 20 VA
bei 230 V 52 VA
Anschluss Speisung: Klemmen 2,5 qmm
Anschluss Steuerung: Klemmen 1,5 qmm
Anschluss Hilfsschalter: Klemmen 2,5 qmm
Hilfsschalter: 2 x EPU
1x 10 Grad fix/ 1x 85 Grad

(0...90 Grad einstellbar)
Handverstellung: mit Handkurbel, in
beliebiger Position fixierbar
Laufzeit: 35 s (30...120 s einstellbar)
Schutzklasse: II Verstaerkte Isolierung
Schutzart: IP 66 / IP 67
EMV: CE gemaess 2014/30/EU

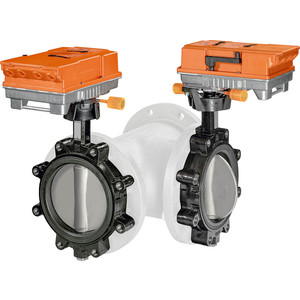

Kombination Ventil und Antrieb:
Die beiden Drosselklappen werden mit
zwei beigelegten Antrieben geliefert,
so dass beliebige Einbaulagen an einem
T-Stueck moeglich sind. Das T-Stueck
muss bei Bedarf zusaetzlich bestellt
werden.
Passendes T-Stueck: ZD7200


Fabrikat: Belimo
Typ: D7200WL/BAC
