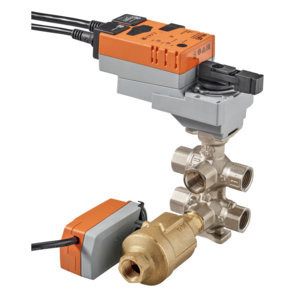

C615QP-D+BAC Belimo PI Zonenventil, 6-Weg, Innengew.,

Belimo PI Zonenventil, 6-Weg, Innengew.,
6-Weg Regelkugelhahn mit
druckunabhängiger Durchflussregelung
durch druckunabhängiges
2-Wege Regelventil (PIQCV).
Wasserseitiges Umschalten oder stetige
Regelung von thermischen Heiz-
/Kühlelementen
durch elektromotorische Stellantriebe.
Zwei Sequenzen (Kühlen/Heizen),
Umschaltung mit 6-Weg- Regelkugelhahn.
Kommunikation via BACnet MS/TP, Modbus
RTU, MP-Bus oder stetige
Ansteuerung.

Vnom Kühlen: 420 l/h
Vnom Heizen: 420 l/h
Durchfluss Vmax Kühlen:
- 100 ... 420 l/h,
Durchfluss Vmax Heizen:
- 100 ... 420 l/h,
einstellbar (5-100% von Vnom)

Nennspannung: AC/DC 24 V, 50/60 Hz
Leistungsverbrauch:
Betrieb: 2,1 W
Ruhestellung: 1,9 W
Dimensionierung: 4,6 VA
Anschluss:
Antrieb: Kabel 1 m, 6 x 0,75 qmm
Parallelbetrieb: ja (Leistungsdaten
beachten)
Ansteuerung kommunikativ:
- BACnet MS/TP
- Modbus RTU
- MP-Bus
Ansteuerung stetig:
Arbeitsbereich Y: DC 2...10 V
Stellungsrückmeldung U: DC 2...10 V
Stellungsrückmeldung U veränderbar:
DC 0,5...10 V
Stellungsrückmeldung U Hinweis:
max. 1 mA
Schallleistungspegel Motor: 35 dB(A)
Medien: Kalt- und Warmwasser,
Wasser mit Glykol bis max. 50%
vol.
Mediumstemperatur: 6...80 Grad C
Differenzdruck Delta pmax 350 kPa
Druckstabilität:
+/- 5% mit einem Wirkdruck von 35-350
kPa über dem PIQCV
+/- 10% mit einem Wirkdruck von 16-35
kPa über dem PIQCV
Leckrate:
A, luftblasendicht (EN 12266-1)
Anschluss: Innengewinde nach ISO 7-1
Schutzklasse IEC/EN: III,
Sicherheitskleinspannung (SELV)
Schutzart IEC/EN: IP40
Druckgeräterichtlinie: CE gemäss
2014/68/EG
EMV: CE gemäss
2014/30/EG
Umgebungstemperatur: 5...40 Grad C
Lagertemperatur: -40...80 Grad C
Werkstoffe:
Ventilkörper:
- Messingkörper vernickelt (6-Weg RKH)
- Messing (PIQCV)
Schliesskörper:
- Messing verchromt (6-Weg-RKH)
- nicht rostender Stahl (PIQCV)
Spindel:
- Messing verchromt (6-Weg-RKH)
- nicht rostender Stahl (PIQCV)
Kugelsitz: PTFE, O-Ring EPDM
Spindeldichtung: O-Ring, EPDM
Membrane: EPDM


Fabrikat: Belimo
Typ: C615QP -D+BAC
